DS26324 是支持 3.3V 供电E1/T1/J1系统的16端口短程线路 接口 单元（LIU）。通过内部阻抗匹配 电路 支持各种应用，只需一套少量的外部元件即可支持E1/T1/J1工作。利用非介入监视、最佳阻抗模式和1:1或1+1增强备份支持冗余操作。内置频率合成器从一个主时钟输入产生不同频率的E1/T1/J1时钟。该 芯片 还提供两路参考时钟输出，采用256引脚TE BGA 封装，是16通道LIU的最小封装形式。

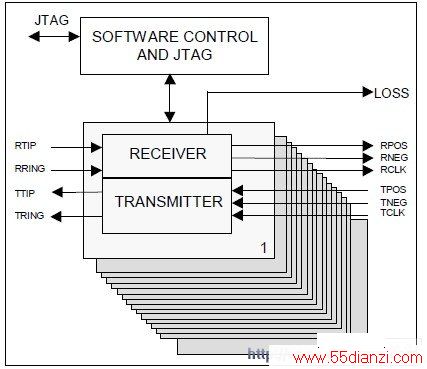

功能框图
关键特性
●16通道E1、T1或J1短程线路接口单元
●独立选择E1、T1或J1工作模式
●可由软件选择发送、接收侧的阻抗匹配电路
●无晶体抖动抑制器
●可选择单 电源 和 双电源 工作，以及AMI或HDB3/B8ZS线路编解码
●AIS检测、 发生器
●数字/模拟信号丢失检测，符合T1.231、G.775和ETSI 300 233标准
●T1/J1或E1模式的外部主时钟可以是 2.048MHz 或 1.544MHz 的倍频（该时钟由内部进行自适应调整，用于T1或E1模式）
●提供-2.5dB至- 20dB ，增量为2.5dB的接收信号电平指示器
●两个内置的BERT检测器，用于诊断功能
●8位并行接口支持 Intel 、 Motorola 模式或4串行接口
●发送短程保护
●G.772非介入监视
●接收 监视器 可根据12dB或30dB 电缆 衰减器 处理14dB或20dB的阻性衰减
●符合最新的T1/E1标准—ANSI T1.102、AT&T Pub *11、T1.231、T1.403、ITU G.703、G.742、G.775、G.823、ETSI 300 166和ETSI 300 233
●单电源3.3V供电，具有5V I/O容限
●符合IEEE 1149.1的JTAG边界扫描
应用
●ATM与帧中继设备
●E1/T1/J1 LAN/WAN 路由器
●E1/T1/J1多路 复用器 和信道备份
●ISDN一次群接口
●T1数字交叉连接
●无线基站
