本厂原先使用的熄焦控制是一种光电熄焦设备。利用红外线仪等控制熄焦水泵的开停。传感器安装在熄焦塔附近，高度约8m左右。该设备在雨雪天气，太阳强光的反射下常出现误动作，致使熄焦泵频繁启动。当真有红焦过来熄焦时，由于在闭锁状态（闭锁时间内置3分钟，不可调），熄焦泵无法启动，须手动解锁后熄焦。传感器安装高度高，维修不便。另外，此装置采用时间继电器控制熄焦时间，时间继电器经常发生错误累计时间。为了减少投资和维护成本，保证设备的运行可靠性，我们使用了接近开关和PLC解决了上述问题。本文拟就用西门子CPU224设计了PLC在湿法熄焦自动控制中的应用，与传统的熄焦控制相比，具有控制速度快、可靠性高、灵活性强、成本低、维护方便、电器元件的使用量减少等优点。
硬件组成
PLC（西门子S7-200CPU224）PLC是实现自动熄焦的主控元件，用于处理启动信号和停止信号、计算熄焦时间、锁闭时间，实现各时间段的互锁控制。
接近开关自动控制启动信号的采集，为减少维护，提高信号采集的的可靠性，故采用全密封，宽电源，感应距离长的接近开关。
中间继电器实现与软启动的控制，由于软启动的控制电压等级为230V，故加装一个中间继电器。
软启动器控制水泵的低电压启动，保护和延长电机的使用寿命，降低对电网电压波动。
PLC在熄焦泵控制中的应用
要求当红焦进入熄焦塔时，水泵能提前运转，实现熄焦。熄焦时间为2分40秒。当熄焦完毕时，熄焦车驶离熄焦塔，再次与接近开关相遇时，熄焦泵不启动，安全驶离熄焦塔。设定锁闭时间为2分钟。
为了调试和维护熄焦系统的方便，要加装一套手动启动、停止、解锁的方案。

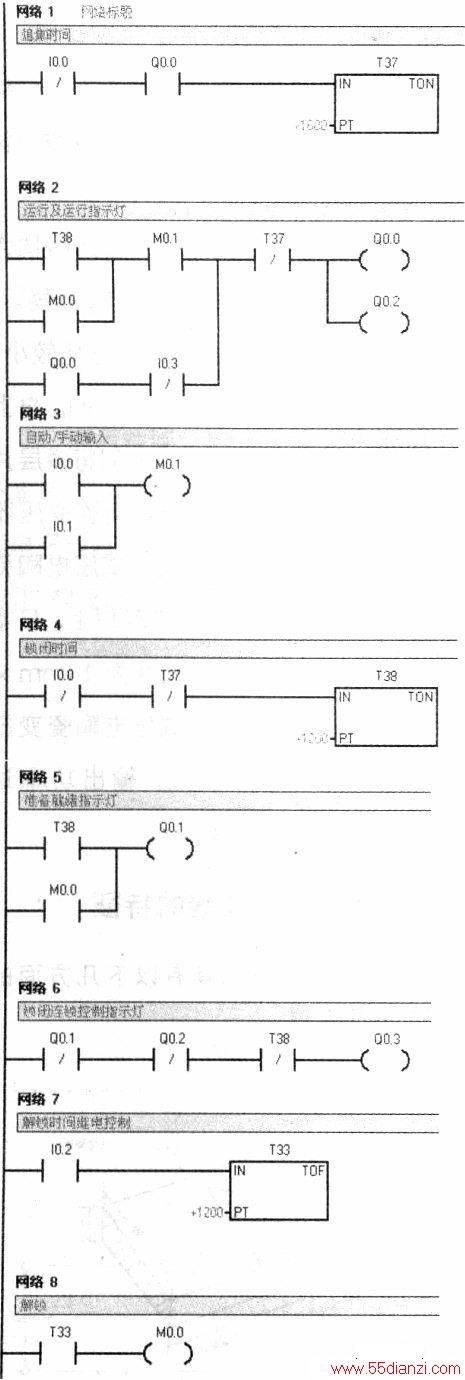

程序的写入和运行本文作者使用Step7-MICro/WIN32进行编程，用RS-232PPI电缆把PLC与PC机联机，并接通电源，PLC电源指示灯亮。设置PC/PPI电缆的通讯波特率为9.6Kb。打开软件刷新出PLC设备，这时即可编入程序，完成后下载到PLC。或者在编完程序后，刷新并下载程序到PLC程序如下图，熄焦时间采用PLC中的T37模块来计算，设定时间为2分40秒，这样比传统时间继电器更加精准，减少电气柜内空间使用量，减轻因布线繁杂带来的维护困难，降低故障率等优点。T38是用于锁闭时间的模块，设定时间为2分钟，T33是用于手动解锁后的时间计算，设定时间为12秒。
当红焦准备熄焦时，接近开关SQP采集熄焦车信号，此时10.0输入给PLC，程序如图1，熄焦程序输出给QO.O，KA得电，软启动器开始降压启动，当软启动器到达设定的延时值时，输出给KM线圈电源，切换到全压启动，水泵开始工作，如下图。

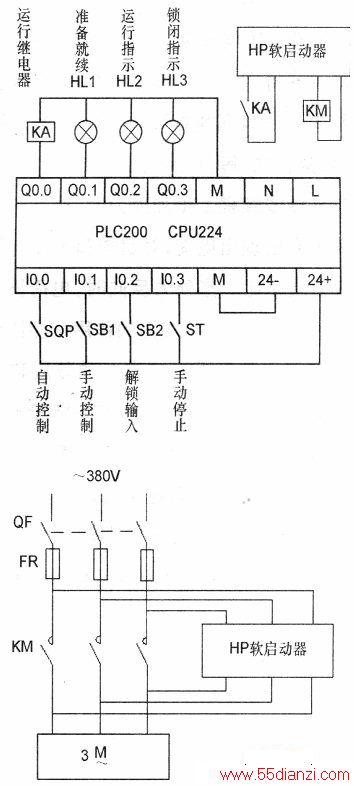

电气原理图如下图所示。
