DS26334 为16端口短程/长程线路 接口 接口单元（LIU），支持 3.3V 供电的E1/T1/J1系统。只需一套材料清单即可支持E1/T1/J1，无需外部端接。利用非介入监测、最佳高阻模式和1:1或1+1增强备份支持冗余操作。内置频率合成器从一路主时钟输入产生不同频率的E1/T1/J1时钟。该 芯片 还提供两路参考时钟输出，采用256引脚TE-CS BGA 封装，是16通道LIU产品最小封装形式。

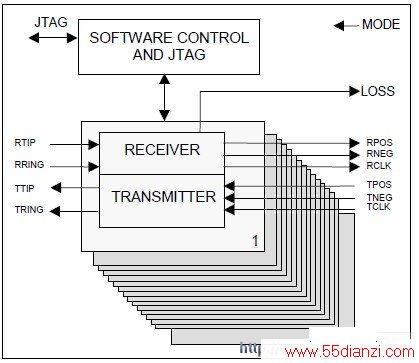

功能框图
关键特性
●16通道E1、T1或J1短程/长程线路接口单元
●可独立选择E1、T1或J1工作模式
●内部提供阻抗匹配，无需外部 电阻
●可由软件选择发送、接收侧的阻抗匹配 电路
●无晶体抖动衰减器
●可选择单 电源 和 双电源 工作，以及AMI或HDB3/B8ZS线路编解码
●AIS检测、 发生器
●数字/模拟信号丢失检测，符合T1.231、G.775和ETSI 300 233标准
●T1/J1或E1模式的外部主时钟可以是 2.048MHz 或 1.544MHz 的倍频（该时钟由内部进行自适应调整，用于T1或E1模式）
●接收信号电平指示器在T1模式为-2.5dB至-38dB，E1模式下为-3dB至-43dB，增量为2.5dB
●两个内置BERT检测器，用于诊断功能
●提供支持 Intel 、 Motorola 模式的8位并口和4线 串口
●发送短程保护
●G.772非介入监测
●接收 监测器 可根据12dB至30dB的 电缆 衰减调节14dB至30dB的阻性衰减
●符合最新的T1/E1标准—ANSI T1.102、AT&T Pub *11、T1.231、T1.403、ITU-T G.703、G.742、G.775、G.823、ETS 300 166和ETS 300 233
●单电源3.3V供电，具有5V I/O容限
●符合IEEE 1149.1的JTAG边界扫描
应用
●ATM与帧中继设备
●E1/T1/J1 LAN/WAN 路由器
●E1/T1/J1多路 复用器 和信道备份
●ISDN一次群接口
●T1数字交叉连接
●无线基站
