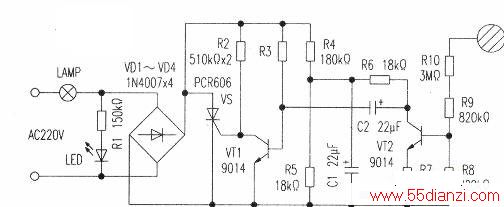

下图是由分立元件组成的触摸延时开关电路。220V市电经电灯后再经过二极管VD1—VD4桥式整流，得到约200V的脉动直流电，这个200V的直流电又经过R4和R5的分压和电容C1的滤波，在电路C1上得到约16V的平滑直流电。200V脉动直流电还通过电阻R4、R6和三极管VT1的基一射极对电容C2充电，使C2得到约16V的电压。同时，200V脉动直流电经电阻R3加到VT1的基一射极使三极管饱和导通，可控硅的触发端电压被拉为O，可控硅截止，电灯不亮。
当人手触摸触摸片时，人体感应信号电压经电阻R8、R9和R10的分压后，加到三极管VT2的基极，三极管VT2饱和导通。C2两端电压通过电阻R7反向加到三极管VT1的基一射极．VT1截止。可控硅vs的触发端获得触发电压而使可控硅导通，电灯亮。这时，原200V的脉动直流电变为0，C1上的电压通过电阻R5迅速放电也变为0。而C2两端电压则又通过电阻R5、R6反向加到VT1的基一射极，使三极管VT1继续保持截止状态。同时，C2还通过电阻R6、R5、二极管VDl~VD4和R3放电。约40s后，C2两端电压降为0，三极管VT1开始导通。这时，可控硅触发端电压又被拉低为0，可控硅截止，电灯熄灭。电容C1又重新获得16V直流电压，电路进入待触发状态。
当电灯熄灭时，220V交流电经过电阻R1限流使发光管LED亮。当电灯亮时，220V交流电加到电灯上，触摸开关二个接线端电压为0，发光管LED灭。
