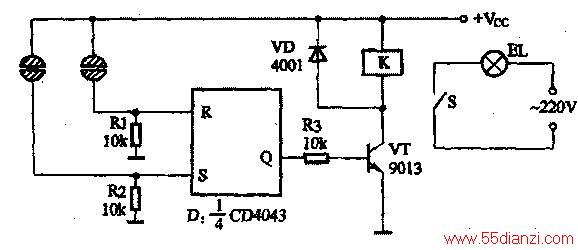

下图所示为RS触发器构成的触摸开关电路。 “开”,和“关”为两对金属触摸接点。当用手触摸“开”j妾点时,人体电阻将接点接通,电源电压+VCC加至S端使触发器置“1”,输出端Q=1,晶体管VT导通,继电器K吸合,电灯EL点亮;当用手触摸“关”接点时,电源电压+Vcc加至R端使触发器置“0”,晶体管VT截止,继电器释放,电灯熄灭。
本文关键字:开关 触发器 触摸 轻触开关电路,电器控制 - 轻触开关电路
