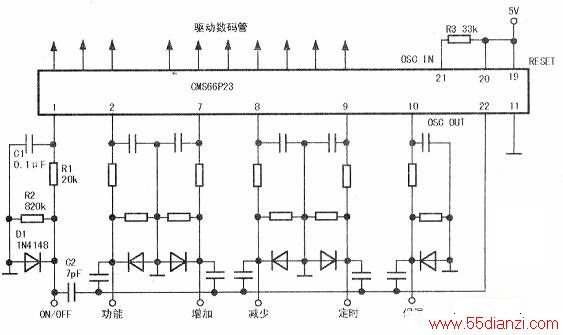

电磁炉触摸开关电路由一块单片机组成控制系统，芯片22脚OSC振荡输出一个频率约1MHz，幅度5v的方波脉冲，经电容C2(7pF)分别送往6个触摸片，脉冲信号经二极管Dl整流，电阻R1、电容C1滤波后得到2.2V电压（实测）送往芯片接收端，当手指靠近触摸片时（中间有绝缘材料隔开），手指和触摸片形成一个分布电容，触摸片上的脉冲电压大幅下降，芯片接收到这个变化后，发出相应的操作指令。实验发现，芯片接收脚需输入一个突变的电压才会作出反应。如果把手指慢慢放上去，虽然接收脚电压也慢慢地变化，但芯片无反应。另外，触摸片和手指中间绝缘材料的品质也影响灵敏度，玻璃对高频信号损耗较小，灵敏度基本不受影响。若用同样厚度的普通纸张隔在触摸片上，在手指不触摸情况下，输出电压已经跌落许多，所以绝缘材料脏污会影响按键灵敏度。
在出现故障时，先试一下是一个触摸片失控还是全部失控，前者检查失控脚元件，呵以断开芯片相应引脚，用万用表RxlOk挡测失控触摸片对地反向电阻应为820kΩ，阻值过小为电容或二极管漏电，再断开R2测量应为∞，值得注意的是，电磁炉工作环境较恶劣，线路板上油污会引起漏电。该芯片接收触摸信号的引脚输入阻抗很高，若用1MΩ电阻和地接触，芯片会输出相应指令。实修时，可以把线路板放温水中，浸半小时后用牙刷醮洗清精擦洗，最后用清水漂洗干净，再用吹风机吹干，然后测一下电阻是否恢复。为避免再次脏污，可以用塑料袋把线路板包起来，在实修时，最好用万用表Rx1挡测最二极管正向电阻，和其他二极管比较。笔者曾碰到过一例冈二极管正向电阻过大引起失控的。
该芯片22脚输出的脉冲信号送往触摸片，作为芯片工作时钟信号。如触摸片全部失控（可能数码管也不亮），则要先夜芯片工作电源是否正常，电阻R3(33kΩ)是否正常（该电阻阻值决定振荡频率），线路板脏污漏电严重也会造成芯片不工作。
