此电路的IC选用LM358，Vl为C3355或9018等高频NPN三极管，V2为3DJ6场效应管，V3为8050或9014三极管，Dl、D2为IN4148二极管，D3为IN4007二极管。TX可用φ0.6mm长25cm的漆包线制成，Ll用φ0.51mm的漆包线在φ5mm的圆棒上绕3-4圈制成，K选用12V小功率直流继电器。L2可用φ0.4mm的漆包线在直径约5mm的磁环上绕5-8圈制成。

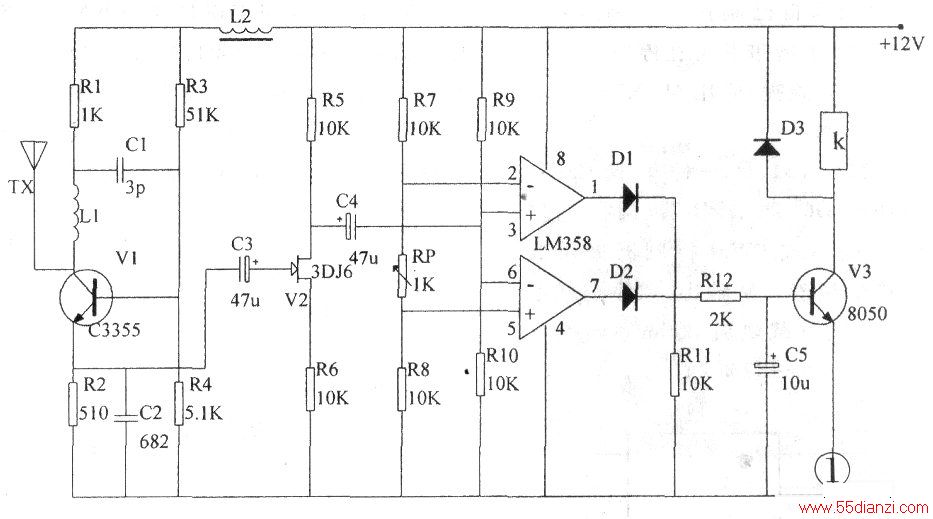

图中，由Vl、Ll、Cl、Vl各结电容及Ll线圈的分布电容共同完成电容三点式振荡，意在产生一个约500MHz左右的信号，利用天线TX向天空发射。当在一定距离(约4m)内有物体运动时，高频信号即被物体反射回来，使原来的发射信号频率发生了改变，利用C2积分，C3耦合加到场效应管V2的栅极，这样在其漏极即产生一个很大的信号电压变化，经C4耦合加到由LM358组成的双限电压比较③⑥脚，不管C4送来的信号电平使③脚瞬时电压高于②脚、还是⑥脚高于⑤脚，IC的①⑦脚都会输出高电平，经Dl、D2整流后C5滤波加到V3基极、使V3导通，继电器得电后、触点被吸合，即可控制后面需要控制的电路。
当运动物体离开感应区后，TX所发射的频率迅速的回复到初始状态，IC因得不到信号电压而无输出，继电器失电不再工作。调节RP可改变IC②⑤脚间电位差，即可调节感应灵敏度。在调试时应短路Ll，使IC②脚电压略微高于③脚。⑥脚电压略为高于⑤脚。.
