用9300音乐集成块构成的触摸开关电路

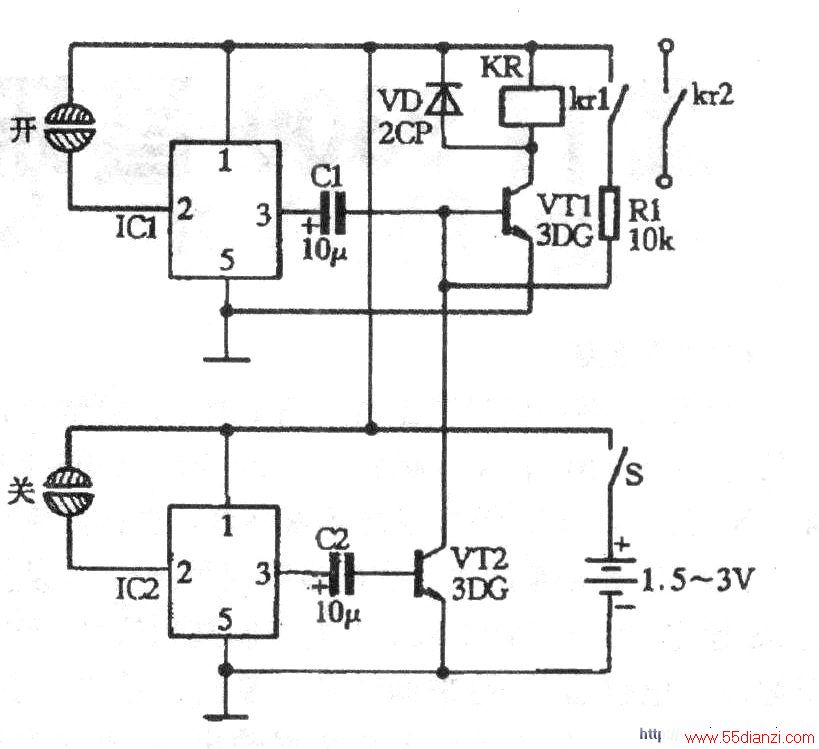

　　触摸开关如下图所示。音乐块小印板上均不用外接晶体管VTO。图中上半部分为“开”电路，当触摸“开”接触片时，IC1被触发，音乐信号正半周使开关管导通，继电器KR吸合，接点krl闭合，正电源经给VT1提供偏流，电路自保。接点kr2同时接通使负载工作。下半部分为“关”电路，当触摸“关’接触片时，IC2被触发，音乐信号正半周时VT2导通，致使偏流被旁路，VT1截止，KR释放，接点断开，负载停止工作。
