通常，家庭主卧室内装有安防主开关，在发生有人闯入宅内的凶兆时，安防主开关可接通户内户外的照明灯。此遥控电路可以在发生上述事件时，可以在床上激活主开关，用不着下床在黑暗中摸索主开关的位置。遥控电路可以用电视机的遥控器激活主开关，安全灯点亮3分钟，然后自动熄灭。遥控电路非常灵敏，可以在25米内激活主开关。
红外线接收模块TSOP1738(IRXl)用来检测从遥控器发出的38kHz脉冲红外光束。红外线接收模块内有PIN光电二极管和前置放大器，在待机状态下．5mA时的集电极开路输出电压为5v。
在待机状态下，没有红外光束送到红外接收器，因此接收模块的(3)脚为高电位，LEDI不发光，这肘，晶体管T1基极经R2保持在高电位．Tl不导通。
比较器芯片CA3130(ICI)(3)脚为低电位。IC1的(2)脚因分压器R4/R5预置为2.55V，此时它高于(3)脚电位，因而其输出为低电位．LED2不亮．T2不导通，继电器处于释放状态，所有安全照明灯不亮。当按下遥控器上的任一按键时．红外光束就射向红外接收模块IRX1．于是其(3)脚变为低电位．LED1随红外光束的脉冲同步闪烁，同时T1 (BC558)导通，使IC1(3)脚变为高电位，IC1输出反转成高电位，T2导通，继电器吸合．IED2发光，所有室内室外的安全灯均点亮。同时LED2指示继电器和主开关均已激活。尽管此时IRX1早已收不到红外光束（遥控器按下按键只是一瞬间）．但由于C4上的电荷须经R3慢慢放电才能消退完，消退时间内安全灯尚能维持点亮3—4分钟。

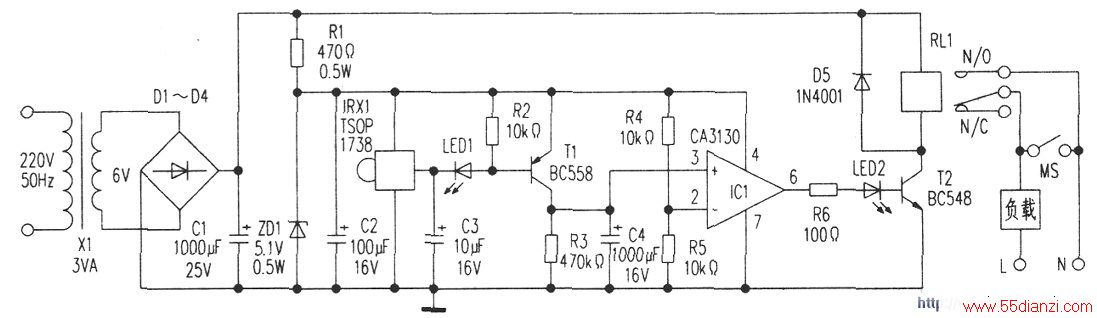

图中MS就是主开关，主开关用来人工点亮或关断户内户外的所有照明灯。
稳压二极管ZDI为红外接收模块和相关电路提供5.1V工作电源。
电路可安装在PCB板上，并封入适当的外盒内。外盒前面板上钻孔以安装红外线接收模块和LED．再在继电器舌片和常开触点N/O之间连接主开关MS。
继电器触点电流容量应大于4A。遥控电路应安装得尽量靠近主开关。
