本例介绍采用LC182的音乐彩灯控制器,它既可用于家庭每逢喜庆佳节,张灯结彩时作灯光控制,又可用于平时家庭卡拉OK演唱时,作灯光渲染控制。该控制器的特点是彩灯的循环变换速率会跟随你演唱的歌声高低大小而变化,具有很强的渲染气氛作用。
工作原理
采用LC182专用集成电路制作的彩灯控制器电路如下图所示,电路由音频放大器、压控灯光控制专用集成电路与电源等几部分组成。

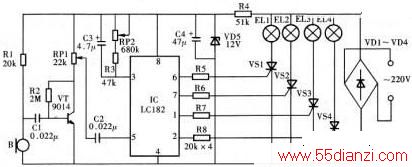

采用LC182音乐彩灯控制电路
电路核心器件为四相脉冲分配灯光控制专用集成电路LC182,它采用CMOS工艺制造,标准DIP – 8脚双列直插式塑料封装。驻极体电容话筒B拾取环境声波信号后即输出相应的电信号经三极管VT放大,通过电位器RP1与电容器C2送人集成电路LC182的5脚,经内部整流放大后去控制电路内部的压控振荡器VCO,使振荡频率跟随音频信号的强弱而变化,因而能达到改变其输出端脉冲转换的速率,所以能使四组彩灯ELI一EI4循环点亮的速率跟随环境声波的强弱变化。演唱者歌声愈响,循环速率愈快,反之则慢。调节电位器RP1可改变输人的音频信号的强弱,所以能控制电路的声控灵敏度。RP2、R3与C3是集成电路LC182内部压控振荡器VCD的外接振荡电阻与电容,所以调节电位器RP2也可改变彩灯ELI一EM的循环速率。
元器件选择
IC宜选用常州半导体厂生产的LC182四相脉冲分配灯光控制专用集成电路。
VDI一VD4选用1 N4004一1 N4007型等硅整流二极管;VD5选用12V、0.5W硅稳压二极管,如2CW60一12V或1 N5242、1N5242B、1N6002、2CW5242、UZ一12B型等。VS1一VS4选用普通小型塑封单向晶闸管,如2N6565、MCR100一6、MCR100一8、BT169型等,每组灯串可控功率应在loo w或loo w以下;VT选用9014或9011、3DG8型硅NPN小功率三极管,要求电流放大系数>2000
RP1、RP2选用WH5型合成碳膜电位器:R4采用B1一IW型金属膜电阻器,其余电阻均可使用RTX一1/8W型碳膜电阻器。
C1、C2选用CT4型独立电容器;C3、‘C4选用CD 11一25V型电解电容器。
B选用CM一18W型高灵敏度驻极体话筒或用CRZ2一113E型等小型驻极体电容话筒。
制作与调试
除彩灯ELI一EL4外所有电子元器件安装在一块自制的印制电路板上,并将其装人大小合适的塑料盒内。在盒面应开数个透音孔,将驻极体话筒B用环氧树脂胶粘贴在机盒内透音孔上。使用时只要将控制器放置在音响的音箱附近即可,彩灯ELI一EL4就会随音箱播放的音乐节奏而闪烁。调整电位器RP2,使彩灯ELI一E14慢悠悠地闪亮,然后打开音响进行演唱,调整RPl就可使彩灯ELI一EL4的闪亮速率跟随歌声起伏而变化。
