LC219/220A构成的无线电遥控玩具车发射/接收电路

图1和图2分别给出了LC219/220A构成的无线电遥控发射/接收应用电路。

图1 无线遥控玩具车发射电路图

发射电路中LC219、R1、C1~C3组成F=1kHz的编码振荡器，VT1、L1、C4、C5组成载频振荡器。C4决定射频信号的频率。L2为高频扼流圈用于沟通载频振荡器的工作电源。第13脚输出的编码脉冲经电阻R2输入给VT1基极，脉冲为高电平时，VT1导通电路起振；脉冲为低电平时，VT1截止。这样实理了对载频振荡器的调制。调制后的高频载波编码脉冲经振荡线圈L1发射出去。此电路有效发射距离≥40m，电路本身耗极微，与电池自然放电消耗接近。接收电路中，VT1等组成自熄式超再生检波电路，熄灭频率的高低由L2、L3、C3等决定。L1、C1构成接收调谐回路，调节电容C1可改变接收频率。VT2等组成音频放大电路，C6为高频旁路电容，VD1、VD2、VT3组成整流触发电路，VT3的偏置是利用噪声信号整流触发电路，LC220A构成六路解码开关驱动电路，MOD端接成自锁方式。

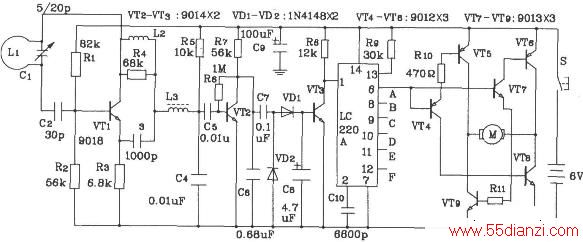

图2 无线遥控玩具车接收电路图

VT4~VT9构成玩具汽车电机正、反转电路。当按下发射电路中的S1时，超再生检波电路收到编码射频信号后将产生特有的噪声信号，经VT2音频放大后，再次被整流，其直流成分用来控制触发管VT3.当噪声信号强时，VT3导通，集电路由高电位变成低电位，送入LC220A的第1脚，经内部解码后由第6脚输出高电位，从而驱动VT7~VT9导通，电机正转带动汽车前进；再按一次S1时，电机反转，汽车后退。如果在LC220A的B~F端接上同样电路，则可由发射电路中的S2~S6来控制实现玩具汽车左转、右转向上、向下等多种功能的运动，从而实现了玩具汽车的全功能遥控控制。
