采用DF-27组成的遥控发射机电路

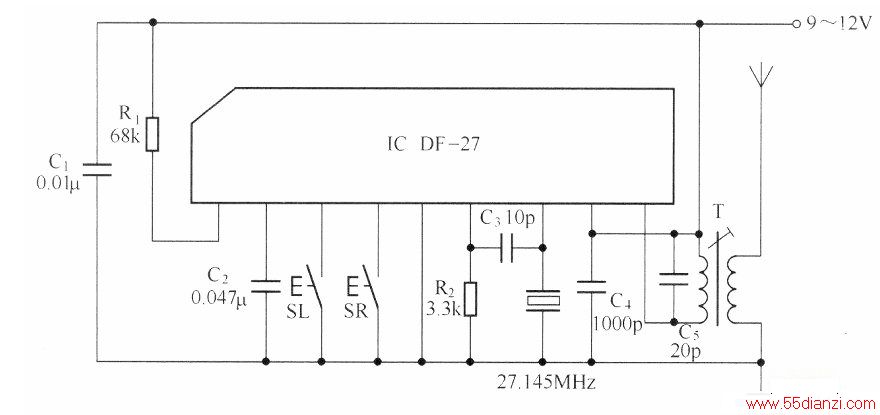

　　下图所示的是采用DF-27组成的遥控发射机电路。DF-27组成的无线电遥控发送电路，允许最大功耗为600mW，工作电压为9N12V，空载电流为18mA。在开关SL和SR的控制下，能产生受一定对应占空比方波调制的高频27MHz间歇波信号。

　　经调制的载波信号由DF-27内部功率放大后从⑨脚输出，经T耦合后，由天线向空间发送出去。
