采用μPC1373H组成的红外接收电路

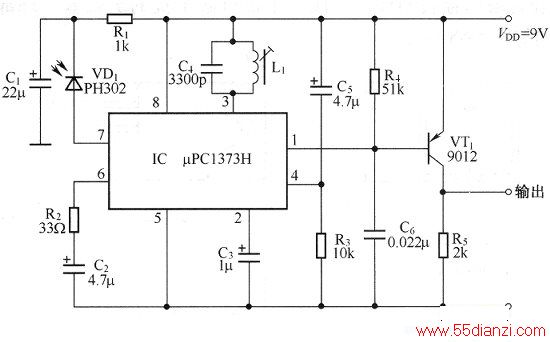

　　采用μPC1373H组成的红外接收电路如下图所示。μPC1373H的⑦脚外接红外接收二极管VD1，用来进行红外光电转换；⑥脚为IC内部前置放大器的反相输入端，外接R2、C2滤波网络；③脚外接LC谐振选频回路；④脚为峰值检波的RC滤波端，外接R3、C6，以实现检波和滤波功能。
　　
　　当VD1接收到红外发射电路发出的38MHz的红外光指令信号后，VD1将红外光信号转换为相应的电信号，并送人μPC1373H的⑦脚。经IC内前置放大器放大和L1、C4谐振选频后(谐振频率为38kHz)，再经限幅和峰值检波，由①脚输出一个负跳变脉冲信号。
　　
　　平时IC的①脚呈高电平，只有在VD1接收到38kHz红外光信号时，才会在①脚输出一个负跳变脉冲。该脉冲使VT1饱和导通，并在其集电极输出一个正脉冲。
