采用ZH8901构成的多路红外遥控电路

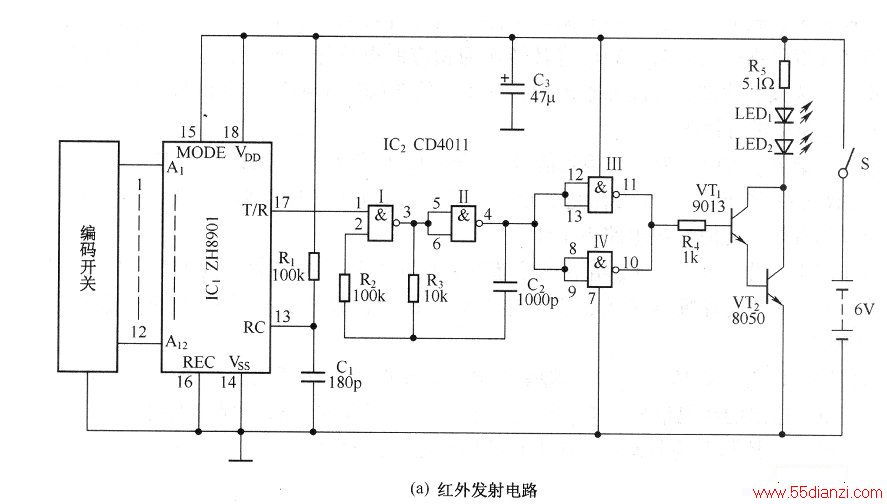

　　下图(a)所示为多路编码红外发射电路，它主要由编码器、载波振荡器、红外发射电路等组成。IC1为编码发送电路，它的(15)脚(MODE端)接高电平，使其工作在发送方式；(16)脚(REC端)接低电平；(17)脚(T/R端)为编码信号输出端。
　　
　　接上电源后，IC1的(17)脚便连续输出由编码开关编出的编码脉冲，该脉冲加至与非门Ⅰ的一个输入端，对由与非门Ⅰ、Ⅱ等组成的RC振荡器产生的40kHz载波进行调制。调制后的信号经与非门Ⅲ、Ⅳ整形后，加至由VT1、VT2组成的达林顿式放大器进行放大，驱动红外发光二极管LED1、LED2发出载频为40kHz的红外脉冲。
　　

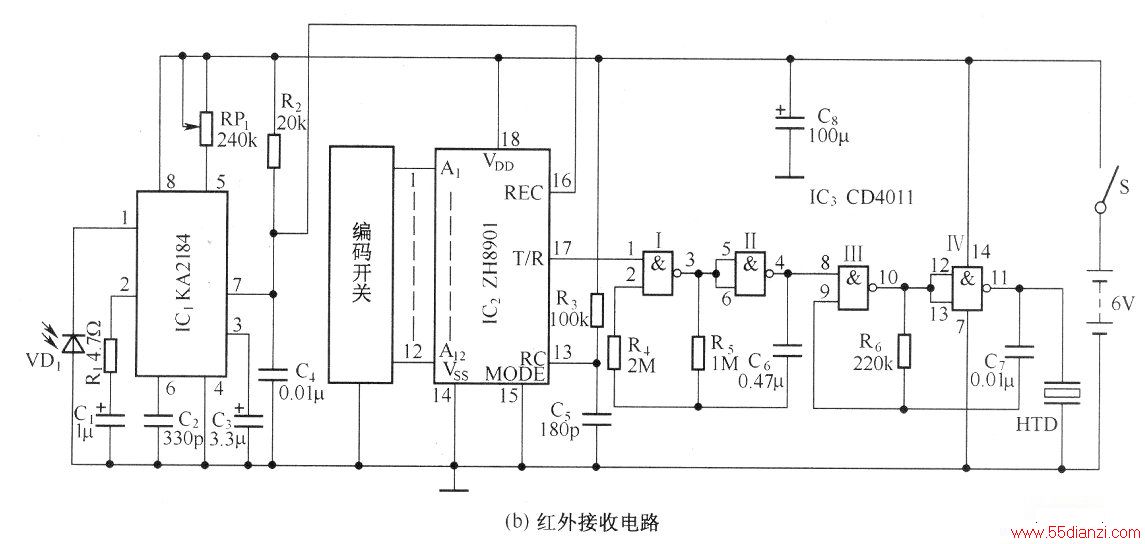

　　下图(b)所示为多路译码红外接收电路。IC1采用专用红外接收集成电路KA2184，它内含前置放大、载波选频、脉冲解调等电路。当红外接收二极管VD1检测到由红外发射器发出的红外编码指令信号时，VD1将其转换为相应的电信号，然后加至IC1的①脚，经IC1内部放大、选频、滤波、检波和整形后，从IC1的⑦脚输出编码指令信号。该信号加至IC2的(16)脚，由IC2进行译码。
　　
　　当输入给IC2的信号为有效编码信号时，经IC2内部数据分离，移位寄存，并与预置的地址(或数据)进行比较，若两者完全相同，则IC2的(17)脚(T/R端)呈低电平，表示编码、传输和译码有效，此时后级电路不工作。
　　
　　与非门Ⅰ、Ⅱ以及R5、C6组成可控超低频振荡器，其振荡频率为1Hz。与非门Ⅲ、Ⅳ以及R6、C7等组成音频振荡器，它受超低频振荡器的调制，会使压电蜂鸣器发出“嘀、嘀”的声响。
　　
　　当传输和译码有效时，IC2的⑩脚呈低电平，使两个振荡器均停止振荡，压电蜂鸣器不发声。当IC1输出的编码信号与IC2预置的本地码不相等或传输过程有误时，IC2的(17)脚便会输出高电平，控制振荡器振荡，压电蜂鸣器便会发出报警声。
