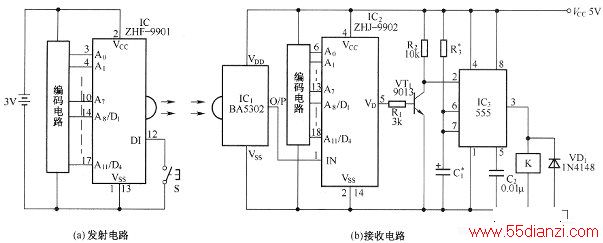

下图所示的是采用ZHF-9901及ZHF-9902组成的红外遥控灯光延时电路。下图(a)所示为红外遥控发射电路，其中S为键控发射开关，当按下S时，ZHF-9901便会向外发射载频为38kHz的红外遥控编码信号。
下图(b)所示是红外遥控接收电路。IC1为红外接收头BA5302。由红外遥控发射电路发出的红外遥控编码信号被IC1接收，经IC1内部放大、解调及整形后，从IC1的O/P端直接送入IC2的①脚，由IC2进行比较鉴定及译码。当发射电路的地址码与IC2所设定的地址码完全一致时，从IC2的⑤脚输出的控制信号使VT1导通，触发由IC3(555时基电路)组成的单稳态电路。IC3进入暂态后，其③脚输出高电平，使继电器K吸合，其触点接通被控灯泡，使其点亮。灯光点亮时间由单稳态的暂态时间确定，即
