摘要：本文介绍Profibus-DP网络在净环水处理系统中的应用。详细描述了控制系统的硬件配置、软件设计及实现功能，满足了生产的需要。实践证明，该系统设计合理，运行稳定、可靠。
1 前言
净环水处理自动化控制系统是某钢厂连续热镀锌及彩涂工程的供水系统。对水处理进行自动化监测和实时控制，是提高水处理效率、降低能耗的关键。采用以PLC为核心的工艺过程自动监控系统，对所有泵、阀实现自动监控，对曝气设备、排水设备的运行进行编程控制。根据工艺可以实时控制冷却塔风机、水泵、电动阀等设备。使水的流量、温度满足工业用水要求，以达到自动控制水处理过程的目的。
2 系统描述
本系统有4个控制站：净环泵站、镀锌炉子冷却回水提升泵站、彩板冷却回水提升泵站和雨污水泵站。其系统工艺流程图如图1所示。
图1系统工艺流程图
3 控制系统硬件组成

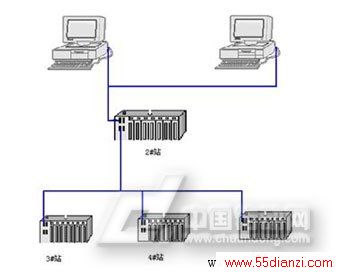

系统总体结构如图2所示，主要部分及其功能分述如下。
图2系统总体结构
（1）Profibus-DP网络
PROFIBUS根据应用特点可分为PROFIBUS-DP，PROFIBUS-FMS，PROFIBUS-PA三个兼容版本。
PROFIBUS-DP：经过优化的高速、廉价的通信连接，专为自动控制系统和设备级分散I/O之间通信设计，使用PROFIBUS-DP模块可取代价格昂贵的24V或0～20mA并行信号线，用于分布式控制系统数据传输。净环泵站、镀锌炉子冷却回水提升泵站、彩板冷却回水提升泵站和雨污水泵站通过Profibus-DP网络连接，净环泵站是2#站，镀锌炉子冷却回水提升泵站是3#站，彩板冷却回水提升泵站是4#站，雨污水泵站是5#站。
(2)PLC控制系统

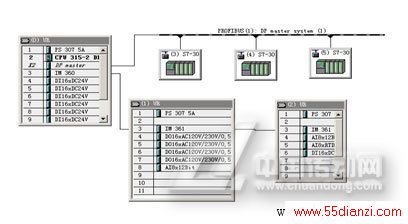

根据装置工作需要，选用性价比较高的西门子公司的S7-300系列可编程控制器来构建控制系统。净环泵站PLC和雨污水泵站PLC中CPU采用CPU315-2DP，并且净环泵站PLC带有两个扩展机架，彩板冷却回水提升泵站PLC和炉子冷却回水提升泵站PLC中CPU采用CPU313C-2DP。该四套系统之间的通讯方式采用Profibus-DP网连接。PLC系统硬件配置图如图3所示。
图3PLC系统硬件配置图
（3）监控站
监控站选用西门子工业控制计算机和高性能工业监控软件WinCC（视窗控制中心），完成整个系统的工艺流程、设备运行状态的显示和监控、实现曲线的显示、历史数据的保存、权限管理、操作查询、报警、打印等功能。其中一个上位机用以监控净环水泵站、镀锌炉子冷却回水提升泵站和彩板冷却回水提升泵站的生产工艺过程，另一个用来监控雨污水泵站的生产，同时两台上位机互为备用，提高系统的可靠性。
(4)仪表系统
仪表系统由变送器、配电器、隔离器、调节器和执行器等构成，主要完成流量、压力信号的获取和阀门的控制执行，调节器作为计算机系统的备用控制手段，当计算机出现故障时，可以变成手动方式控制。
4 自动化软件设计
净环水处理自动化控制系统的软件包括上位机、下位机设计两部分。
4.1上位机软件设计
上位机系统的设计目标是：具有与多台下位机系统通讯的能力，实时监控多台下位机的工作状态，实时显示生产过程中的工作曲线；具有远程控制能力；向下位机采集数据，对历史数据进行存储、查询、显示、打印等。
在一个自动监控系统中，投入运行的监控组态软件是系统的数据收集处理中心、远程监视中心和数据转发中心。处于运行状态的监控组态软件，与各种控制、检测设备（如PLC、智能仪表等）共同构成快速响应/控制中心。
选用西门子公司WinCC组态软件，它具有控制自动化过程的强大功能，是基于个人计算机，同时具有极高性价比的SCADA级的操作监控系统。

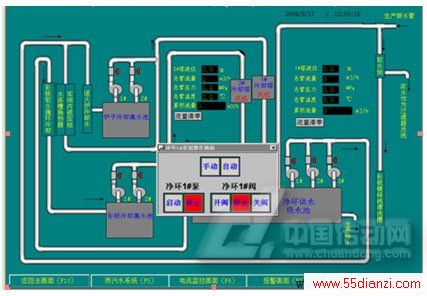

为保证工业现场的稳定，上位机采用Windows2000操作系统，编程平台为WinCC。上位机实现的功能如下：数字显示流量、压力、温度、液位，显示各设备的启动、停止、运行、故障等状态；启动时，设备按钮为绿色，正常时为红色，故障时画面颜色闪烁，同时并用文本方式显示故障类型，方便故障的排除；能记录一个月的故障情况（故障时刻、故障类型等），方便地进行事故分析，通过报表编辑器，实现定期或随机的相关信息打印输出。HMI监控画面如图4所示。
图4HMI监控画面
4.2下位机软件设计
下位机采用SIEMENS公司开发的STEP7软件对PLC进行编程和对PLC设备配置进行维护。编制的软件主要包括信号获取处理、信号控制、故障模块的设计、与上位机通讯的DB块的设计。
STEP7提供了具有生成标准导出功能块库或FC库能力的编程功能,能够在应用程序内一再调用,在本系统中,由于检测点多，这种功能得到了广泛应用。FC功能块的使用节约了大量的程序空间和故障查询时间。降低了程序编写的复杂程度，使程序结构更条理清晰。事实证明，FC功能块的使用提高了程序的运行速度并且更加方便了软件的移植性和可扩展性。
5 系统实现功能
4个泵站分别采用现场、集中两种操作方式。在集中操作中，又分为手动和自动两种操作方式。
镀锌炉子冷却回水提升泵站和彩板冷却回水提升泵站净环泵站有3台水泵和2台冷却塔。其中3台泵2用1备，系统需要供水量少时，开1台泵向管网充压，供水量大时，开2台泵同时向管网充压。
彩板冷却回水提升泵站和镀锌炉子冷却回水提升泵站各有2台水泵。这两个泵站采用相同的控制方式。其中1#泵和2#泵互为备用。工作泵与备用泵自动投入。彩板冷却集水池和炉子冷却集水池内分别设有液位监测装置，用来监测吸水池内水位高度。1#和2#泵控制方式：当水位h>2.20m时，电机启动，把水抽走；当水位h<2.20m时,电机堵转时，热继电器动作，跳闸以保护电机。
雨污水泵站是用来排放雨水、工业污水。它的水泵分为A组、B组、C组。其中A泵组有2台水泵，仅在雨季运行。B泵组有2台水泵，平时一台为工作泵，另一台为备用泵，当水位升至-2.15m时，自动打开另一台泵，两台泵同时工作。C泵组有1台水泵，平时不工作，当B泵组两台水泵同时工作，10分钟内水位降小于0.5m时，手动投入C泵组水泵，三台小泵同时运行。当液位降至-5.20m时，B泵组、C泵组三台电机，自动停止运行。
6 结束语
工程实践证明,本控制系统采用PROFIBUS-DP网络技术实现分布式控制,网络速度快、可靠性高、开放性好、抗干扰能力强，给安装、调试和设备维护带来方便，提高了生产效率和管理水平。这种网络体系具有较高的性能价格比，并能根据用户要求扩展至较大的系统。
参考文献
1于庆广．可编程序控制器原理及系统设计．北京：清华大学出版社，2004
2SIMATICS7-300可编程序控制器系统手册．北京：西门子公司，2001
