用LM567和HSDL-1000/1001组成红外线传感器电路

　　反射式红外传感器常用于报警电路、自动烘干机及自动门等。传感器通常由红外线调制发射电路和红外线接收锁相解调电路两部分组成，发射调制信号频率与解调电路中的压控振荡器频率一致，否则工作距离将大为缩短。本文介绍一种不用频率调整的红外线传感器电路。由锁相环音频译码器LM567和红外收发组件HSDL-1000/1001组成。

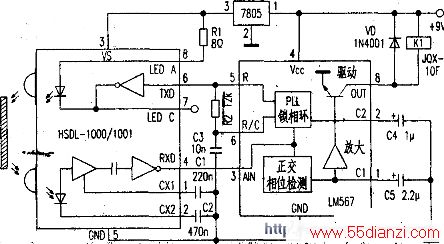

　　电路如图所示。HSDL-1000/1001是一种基于红外线透射式无线收发组件，内置高效发射LED及硅光敏二极管，设有输出驱动电路及接收放大电路，有极好的抗干扰性能，其内部结构见图示。由于发射角及接收角均大于30°，故用于反射式控制场合效果非常好。HSDL-1000/1001引脚功能见表l。它的工作电压为2.5～5.5V，工作距离为lcm～1m，串行速率最大达116kbps，有关特性参数见表2。

　　LM567（或NE/SE567）是单音译码器，内含锁相环、正交相位检测器、放大器及输出驱动管等（详见图示），各脚功能见表3。译码中心频率由⑤、⑥脚外接元件决定，一般可按f0=1.1/R2xC3进行估算。频率范围从0.01Hz～500kHz，要求③脚输入音频信号幅度大于25mV,⑧脚输出灌电流达100mA，可直接驱动小型电磁继电器。LM567内部方波振荡信号f0由⑤脚取出加至HSDL-1000/1001输入端⑥脚，经放大后由红外发射管向外发送。很显然，在有效工作距离内，若有物体遮挡红外发射光，则反射光由硅光敏二极管接收，经放大后由④脚输出，直接送至LM567③脚。由于③脚接收信号频率亦为f0，即与内部译码振荡中心频率一致，所以其⑧脚立即由高电平跳变为低电平，继电器Kl吸合，可控制执行电路或电器工作。由于LM567③脚输入信号与振荡信号完全相同，所以不用进行频率调整。
