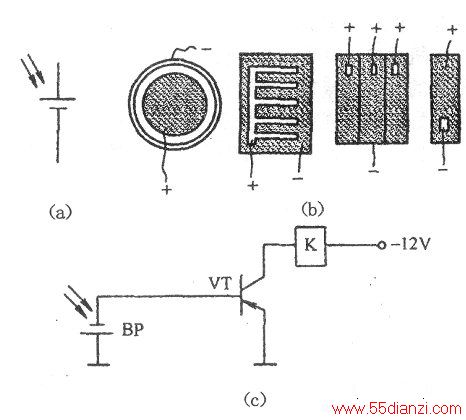

光电池的电路图形符号如下图(a)所示。文字符号为BP。常见的光电池外形如图l(b)所示。
光电池是功率输出型器件,使用时可直接取其电压或电流输出信号,用于锗晶体管的基极,如下图(c)所示。因锗管发射结导通电压约0.3V,当光电池受光照射后,只要输出电压高于0.3V,锗管VT即可导通,继电器K即动作。
