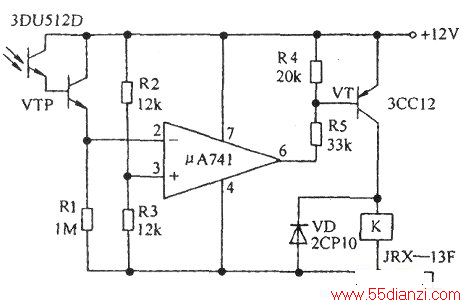

下图电路采用达林顿型光敏晶体管VTP和uA741运算放大器,在很微弱的光线下,可以使继电器K动作。本电路为亮触发。
如果将电阻器Rl和VTP的位置对调,或者把μA741运算放大器的反相输入端(-)和同相输入端(+)对调位置,就可以把该电路改为暗触发。即:平时光照时K断开;当把VTP遮严,K才吸合。
