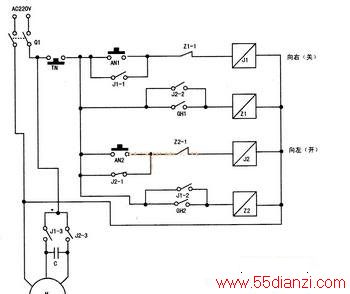

该手动控制器是通过控制电机正／反转完成开／关门动作，再利用原干簧管来实现开／关门的限位控制，具体工作原理如下：
按下AN1时，交流接触器J1得电动作→J1-1常开触点闭合将AN1自锁，这时J1-2常开触点闭合，Z2动作，J2-1常闭触点断开（此时即使错按AN2，J2也不会动作）→J1-3常开触点合上，电机正转（向右）→当到达右限位时，常开干簧管GH1动作闭合，Z1动作，Z1-1常闭触点断开，J1失电，J1-3断开，电机停止工作，门停止。
按下AN2时，J1交流接触器得电动作→常开触点J1-1合上将AN2按钮开关触点自锁→J2-2常开触点闭合，Z1得电动作，Z1-1常闭触点断开（此时即使错按下AN1，J1也不会动作，起到防止错按的作用）→J2-3常开触点合上，电机反转（向左）。当到达左限位时，常开干簧管GH2动作闭合，Z2动作，Z2-1常闭触点打开，J2失电，J2-3断开，电机停止工作，门停止。
如遇紧急情况需要停止开／关门时，只要按TN按钮，门就可以立即停止。
