用89C2051制作轻触式步进调整控制电路

　　本文介绍一种用单片机AT89C205l制作的轻触式步进调整控制电路。该电路简单，运行效果也不错，适合于初学者自制。

　　一、电路结构

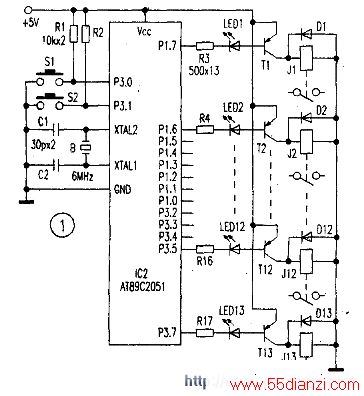

    轻触式步进调整控制电路主要由ATggC205l与微型继电器等构成，电路如图l所示。

　　P3.0和P3.1作按键输入口，分别接上拉电阻R1、R2和轻触开关Sl、S2。S1为步进调整开关，S2为退步调整开关。P1.0～P1.7、P3.2～P3.5、P3.7作输出口，各接一只发光二极管及一只·PNP型三极管。输出信号经过三极管放大后，驱动微型继电器工作。微型继电器的常开或常闭触点与外围电路连接，通过微型继电器触点的闭合或断开来控制外围电路，进行步进调整。

　　二、工作原理
    上电后，AT89C2051将P1.O～1.7、P3.2～P3.7输出口置成高电位，使连接在各输出口上的微型继电器驱动电路停止工作。程序循环检测I>3.0口是否为低电位，即按键Sl是否被按下，若Sl第一次被按下，则P1.7口由高电位变为低电位，T1导通，使微型继电器J1触点闭合，LEDl发光，显示该端有信号输出。此后。程序除了循环检测S1是否被按下以外，还要循环检测轻触开关s2是否被按。若S1连续二次被按下，则P1.6口由高电位变为低电位，T2导通，使微型继电器J2触点闭合，同时P1.7口从低电位变为高电位，LEDl熄灭，微型继电器J1触点断开……依此类推，每按下一次Sl，J1～Jl3的触点按顺序步进闭合，外围电路也随之进行步进调整；反之，每按一次S2，J1～J13触点顺序退步闭合，外围电璐也随之进行退步调整。

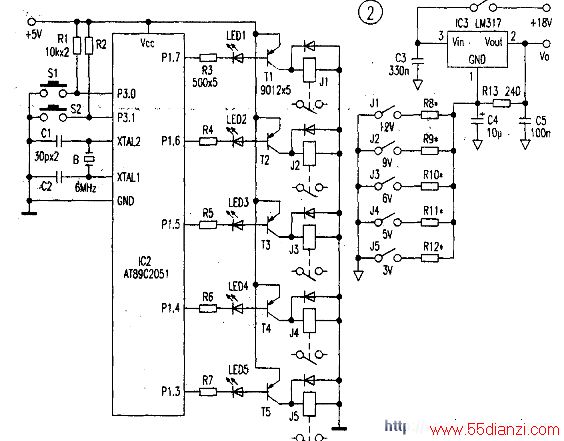

　　图2为一个应用实例的电路图。

　　P1.3～P1.7五个输出口步进控制直流稳压输出电压，即控制Jl～J5的触点闭合或断开，从而为LM317的调整端接入不同阻值的电阻，使LM317输出不同的电压。电阻R8*～R12*的值可以根据输出电压的不同，通过实验测得。当LM817输入为18V时，测得电阻值分别为2kΩ、1.4kΩ、865Ω、704Ω、327Ω，可对应输出12V、9V、6V、5V和3V五组常用的稳定直流电压。
