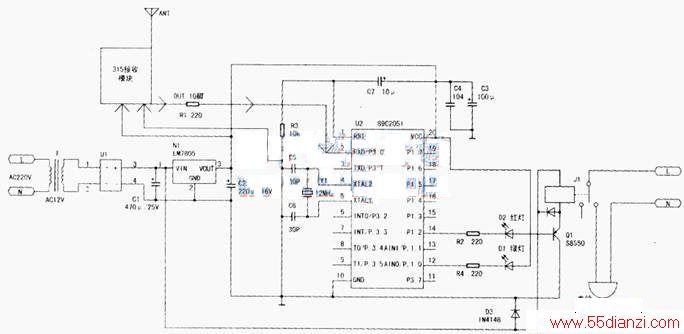

如电路图所示。AC220V市电经降压、整流、滤波后，得到12V直流电压，再经稳压得到Sv直流电压，分别为继电器J1、89C2051单片机和315接收模块供电。

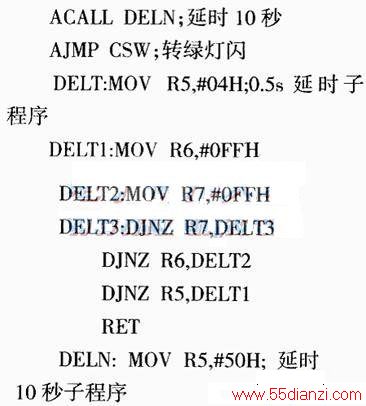

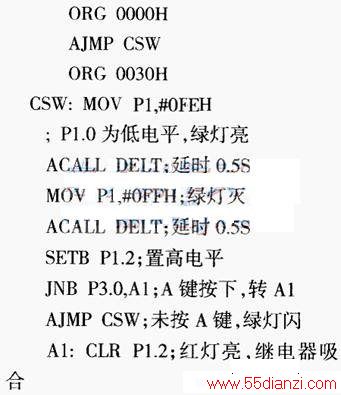

未 按遥控器的A键时，接收模块⑩脚没有指令信号输出，单片机Pl.0口的绿色指示灯Dl每隔0.5秒闪一下，Dl既作电源指示又作遥控指令信号。此时，如果 按下遥控器的A键，接收模块收到信号后从⑩脚输出高电平信号到单片机的P3.0口，单片机从P1.2口输出低电平，P1.1口输出高电平，令绿灯灭红灯 亮，同时经三极管Q1驱动继电器J1吸合，电铃响10秒后恢复初始状态。完整的程序清单如下（已通过调试）。
