由BA5201与74LS374组成的8路互锁控制电路

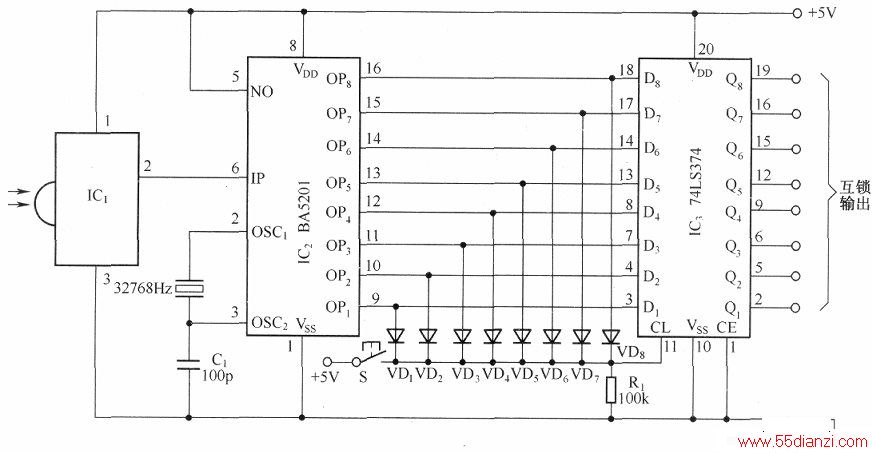

　　在有些应用场合，输出端需要互锁功能，即8个输出端只能有一个输出高电平，其余均输出低电平。此时可采用如下图所示的由BA5201配合74LS374组成的8路互锁控制电路。
　　
　　74LS374是一个八D锁存器集成电路，它有8个数据输入端D1～D8、8个输出端Q1～Q8、一个时钟输入端CL和一个时钟使能端CE。当CE端为低电平时，在CL端的上升沿，电路将D1～D8输入端的状态分别传送至Q1～Q8端并锁存。
　　
　　当BA5201的任一输出端出现正脉冲时，该脉冲信号一路送入74LS374的数据输入端，另一路经二极管或门同时送至时钟输入端CL，所以使得74LS374的输出必与BA5201的输出一一对应，且只有一个输出端为高平，形成互锁功能。
