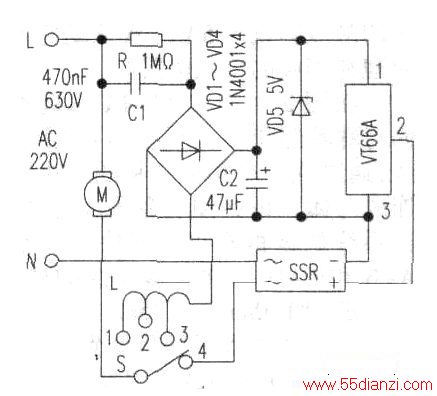

此电路如下图所示,市电经Cl降压、VD1~VD4整流、C2滤波、VD5稳压后为VT66A供电。档位开关S置1~3时,由调速电感L的作用,风扇电机M转速按弱、中、强变化。当S置4挡时,VT66A②脚输出的音乐信号控制固态继电器SSR内双向可控硅的导通角,导致M两端电压随机变化,电风扇风量大小随VT66A音乐节奏变化。
本文关键字:自然风 电风扇 开关控制电路,电器控制 - 开关控制电路
