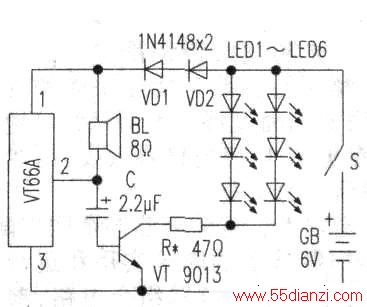

此电路如下图所示,把LEDl~LED6组成的发光二极管灯串挂在圣诞树上(可以通过提高VT输出电流增加LED的数量。提高GB电源电压增加每串发光二极管的个数。)接通电源后,VT66A工作,扬声器BL开始播放音乐,同时音乐信号经电容C耦合,控制VT输出电流随音乐声强弱变化,使LEDl~LED6随机进行亮、灭、明、暗变化。VD1、VD2为降压管。
本文关键字:音乐 圣诞树 娱乐-游戏电路,单元电路 - 娱乐-游戏电路
