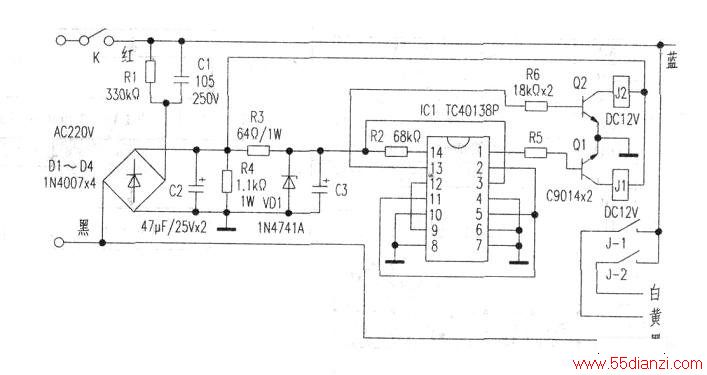

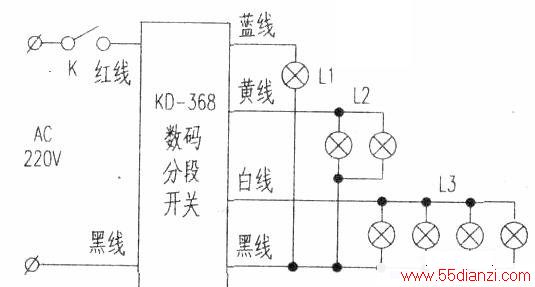

科迪森牌KD-368数码分段开关，是一种多灯组附加控制装置，大多被用在有多灯的吊灯控制上。此控制器外形小巧，其外壳上标示的接线图如上图所示，实测控制器内部的结构电路如下图所示。
电路由Cl(R1)、D1～D4、C2、R4等元件构成供电电路，首先在C2两端产生约14V直流电压，作为Jl、J2继电器执行电路的电源。此后，该电压经R3、VD1稳压形成11V稳定电压，为主控IC1元件供电。IC1是一块普通双D触发器型数字集成电路，接成双稳态电路形式。电路接上被控灯并第一次对开关K作开灯操作时，IC1电路首先进入“静候”工作状态，这时，K只让通电后的“蓝-黑”线端所接灯组Ll点亮。再操作K（让K开关断开又闭合），此短暂过程中，因电路中C2、C3有储电，于是对IC1电路缓放；但当K再送电瞬间，C2、C3两端则产生电压回升，于是，回升电压将作用到ICl的③脚，其内电路被触发，使①脚端输出高电平，Q1三极管驱动J1动作，J1-1触点闭合使黄-黑输出线圈回路上的L2灯组点亮，此刻为Ll及L2灯组发光。随后当又操作K，伴随C2、C3上电压的再次变化，使得IC1内电路再次变化，而原①脚翻转成低电平，则Ll灯组熄。与此同时，因ICl内电路使②、⑤脚翻转成为高电平、又加置IC1内另一触发器单元的(11)脚，促使此单元电路触发，随之其(13)脚输出高电平，使Q2驱动继电器J2吸合，这时变为LI及L3点亮。
当第四次操作K开关时，电路则变更翻转为①、(13)脚高电平状态输出，照明变为全亮(L1+L2+13)工作状态。第五次操作K，则是关灯操作，照明全灭。再需照明时，重新操作K开关，电路会再循环上述工作切换。
