长虹69P行输出变压器代换飞利浦MDl.0A机芯行输出变压器

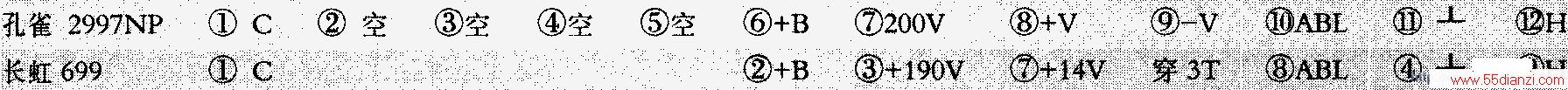

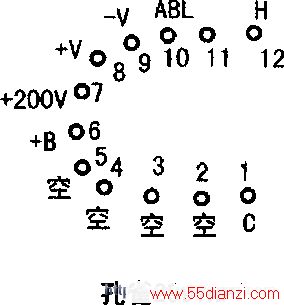

  经分析电路及实际比较，两种行输出变压器各脚功能如图1所示，且两者引脚间距完全相同。笔者将长虹69P行输出变压器直接插入飞利浦电路板，割断部分引脚铜箔，用软导线按表1对应连接。

    需注意的是：飞利浦MDl.OA机芯的场输出电路采用OCL场扫描推挽放大电路，由行输出变压器提供+V(+15V)、一V(一12V)供电。因此，+V可以直接利用69P行输出变压器⑦脚的+14V；而一V则采用在行输出变压器上用软导线穿绕3圈，一端接地，而另一端接原行输出变压器⑨脚外围跳线9462(如开机后一12V偏低为几伏，则交换线圈首尾，重新接人即可)。

    检测各接点无误，即可通电试机。开机后，整机工作基本正常，仅行幅、场幅及图像亮度略有不足。于是短接小信号板上s42和s43引脚(在线路板上印有sERVICE字样的引脚)，即进入维修状态。用遥控器上“f”“』”键选择H·w(行幅)，用“一”“一”键调整至正常；再选择“VA”，调整场幅至正常。至于图像亮度略有不足，因无副亮度调整项目，笔者试将原行输出变压器⑩脚ABL端外围2450(10Un)电阻减小至50Q，图像亮度有较大改善。用户对此较为满意，至此代换成功。
