OPA277系列运放的工作电压(Vs)范围围内都具有优良的性能而不用担心适应性；这个系列运放的失调电压已经降到了理想的水平，通常不需要调零，不过单运放型号还是保留了调零引脚以应对特定情况下的应用，这个系列运放的多通道版本内部各放大器是完全相同并且是独立的，这能够提供良好串扰一致能力并降低相互之间的干扰，即使是过驱动或者过载也是如此。

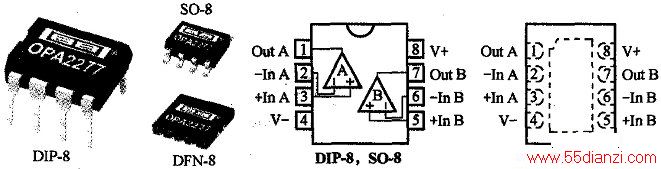

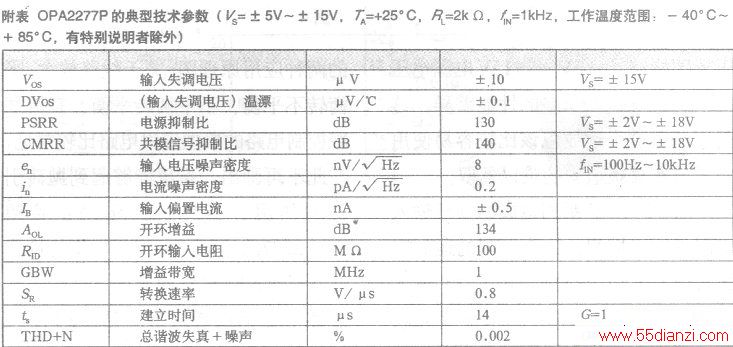

OPA2277有DIP-8，SO-8和DFN-8三种封装形式以适应多种安装环境，外形和引脚排布如下图所示，主要技术指标见附表。

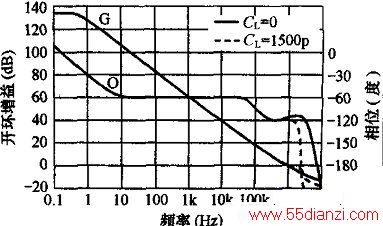

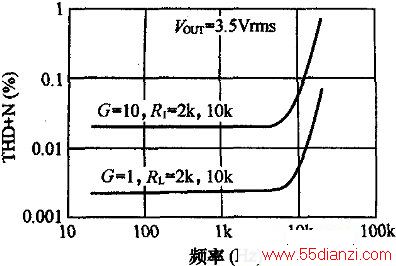

下图是OPA2277两种典型特性曲线图，更多的曲线图可以参阅OPA277系列运放的电子数据文档，最新的版本是SBOS079A。
压范围能够在±5V～±15V电源电压范围内提供可以忽略的性能差异，这就意味着这个运放应该比较容易使用而不是有关报道中的难以驾驭。
从OPA277系列运放的开环输入电阻指标来推测，这个系列的运放应该属于J-FET(结型场效应管)输入型的运放，由于其GBW和SR都比较低，直流和低频高精度应用应该是其强项，正如其电子数据文档推荐的那样，推荐应用于传感器(温度、压力等)放大器、电桥放大器以及仪器测量系统等。有报道说OPA2277应用于音频(如耳机放大器和线路放大器)，具备电子管那样的“胆味”，笔者认为称其为“场效应管”风格可能更确切些。因为这个系列的运放噪声指标控制得比较好，尽管其失真特性曲线的“拐点”在10kHz左右，因为具有极高的低失调电压、温漂以及低噪声(相对于J-FET输入型运放)特性，用于耳机放大和线路放大应该有不错的表现，不过笔者认为用于平衡、不平衡转换放大电路、直流伺服电路应该有更佳的表现，尤其是倍受发烧友推崇的恒流功放电路，搭配高素质的功放电路，集成的或者分立元件的，用OPA2277或者OPA277作直流伺服控制电路也不枉用了这颗价格不菲的高素质运放。

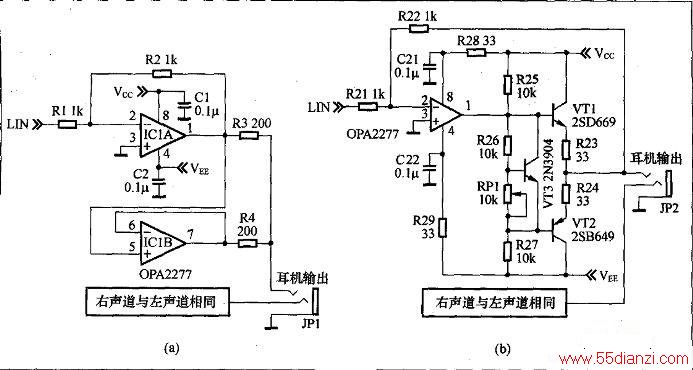

上图是OPA2277用于耳机放大器的两种应用原理图，关于线路放大、平衡转不平衡、不平衡转平衡、直流伺服控制电路的典型应用电路比较常见，在此不再画出，希望能够起到抛砖引玉的作用；具体的想法是：希望OPA2277的速度感和声场平衡特性能够不亚于NE5532，而其他方面的表现能够不亚于或者接近OPA 2 1 34、OPA2227、OPA2604。图4<a)是OPA2277的并联用法，可以增加对耳机的驱动能力，也可以减少噪声和失真，驱动高阻耳机时可以适当减小R3和R4的阻值。如果输入信号的幅度不足，可以适当增加R2的阻值以提高电路的电压增益，不推荐超过2kΩ。电源推荐使用土12V，最高不要超过士15V，C1和C2应尽量靠近OPA2277的8脚和4脚，电源的主滤波电容采用470μF的即可。上图(a)组成双声道电路需要2片OPA2277，实际上也可以采用一片OPA4277组成双声道电路以减少电路的复杂性和占板面积，由于OPA277系列运放具有“不同通道版本性能一致”的特点，所以电路性能不会受到影响。
上图(b)是OPA2277作推动的用法，同样调节R22可以调节电路的电压增益，要求同上。由于采用了中功率音响对管做输出级，推动耳机的能力大大增强，如果要提高电路性能，可以将R28和R29换成有源电子滤波电路，不过由于OPA2277的PSRR比较高，可能效果不明显。调节RPl可以调节输出级的工作点从而改变输出级的工作状态，采用甲类放大当然可以获得比较好的声音表现。

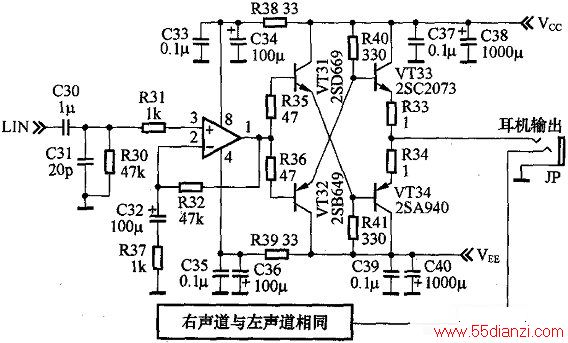

上图是另一种耳放电路，源于功放电路，一些名机中也可以看到这种电路的影子。这种电路被称为反向射随器互补电路，电路变化的形式有很多，图5的特点是无大环路反馈，声音浑厚，低音有力，刚好可以配合耳机获得E佳的听感表现，稍加变形也可以用于推动扬声器的高素质功放。这种电路目前国内多家音响邮购商提供包括空板在内的套件，价格也不贵，所以推荐给希望用标准印制板的烧友来测试。图5中的运放可以有多种选择，如NE5532、OPA2134等，电源电压可以取±18V。
