用OPA2662构成的1600×1200高分辨率图形监控器CRT输出电路

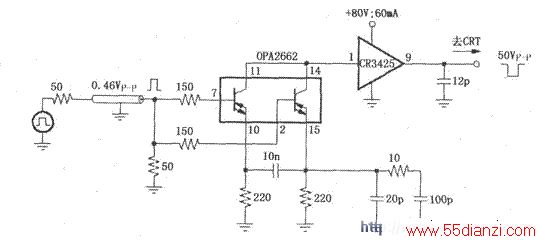

     如图所示为由OPA2662构成的1600×1200高分辨率图形监控器CRT输出级驱动电路。该电路利用OPA2662内部两个OTA构成共发射极放大器，即输入端加150Ω限流电阻及50Ω匹配电阻，信号经过放大后经过CR3425输出驱动CRT显示器。在输入端，tR=0．7ns，tF=0．7ns；在输出端，tR=2．4ns， tF=2．15ns。
