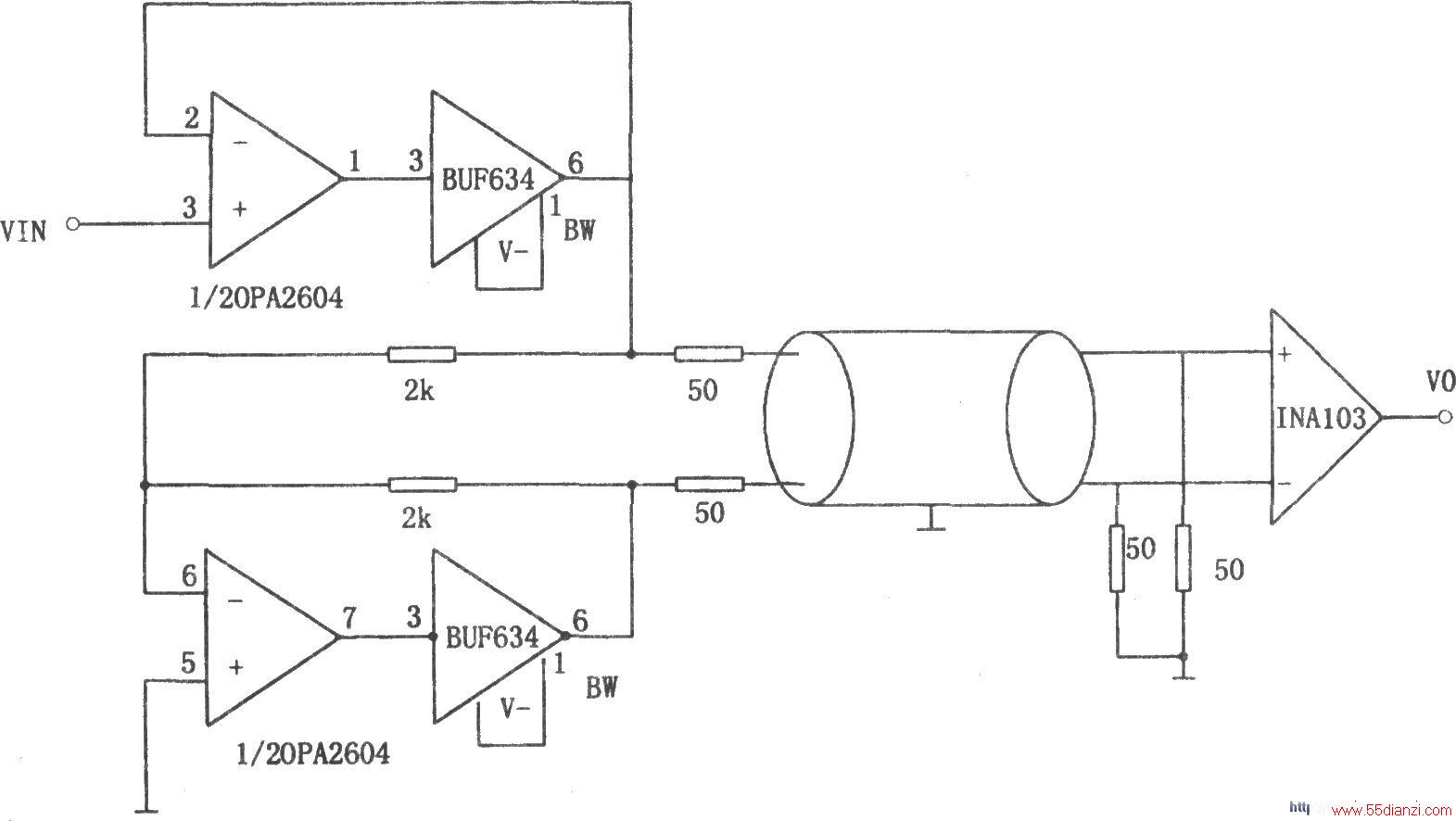

如图所示为单端输入变为差动输入馈线驱动器。电路中使用4块不同的集成运放：高保真双运放OPA2604，它为场效应管输入型运放；两块250mA高速缓冲器BUF634，其工作于宽带方式(将管脚1与负电源端引脚4短接)，即其带宽被扩展为180MHz左右，此时BUF634的电压放大倍数为1；还有一块INA103运放，该运放为低噪声、低失真仪表放大器．必要时，也可以采用INA101去置换INA103。

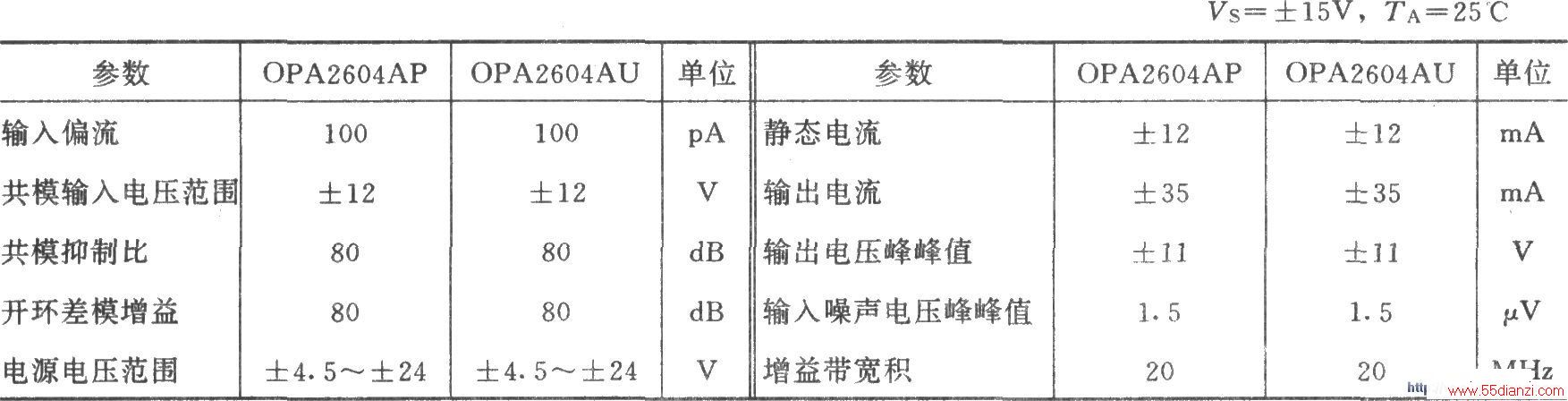

集成双运放OPA2604的主要参数(典型值)：
