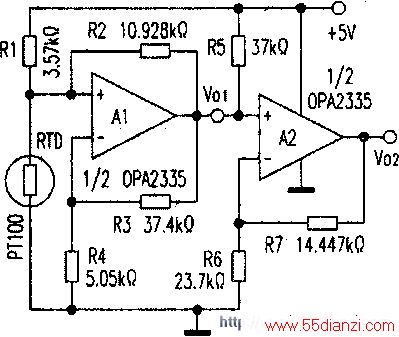

下图为采用双运放OPA2335和电阻构建的具有线性化功能的低成本RTD测量电路。电路的第一级负责在0℃～400℃的温度范围内对铂电阻PTl00进行线性化处理。Rl用于确定RTD的初始激励电流。R3和R4用于设定增益，以确保A1的输入处于其共模范围内。Vol随着温度的升高而升高。Voj的一小部分通过R2反馈到输入端。应计算合适的R1一R4的阻值，使得通过BTD的最大激勋电流的电阻达looΩ，以避免PTl00自热导致的测量误差。该电路的第二级负责失调和增益调节。这里，对Vol的线性斜率重新进行调整，以便在0.5V～4.5V的输出范围内提供10mV／℃的V02斜率。
