采用OPA27构成的电平压缩器

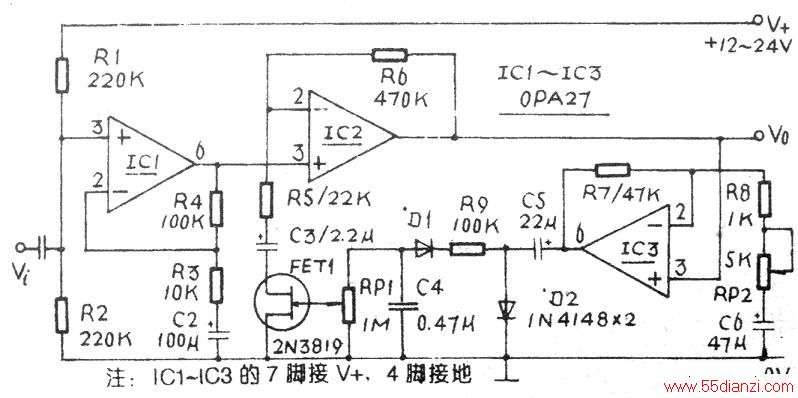

　　下图为OPA27组成的电平压缩器，适用于磁带录音电平的自动调整。输入信号在2~200mV时，它将输出200mV左右的恒定输出电平。IC1组成增益为11的输入放大器。IC2组成可变增益放大器，其增益由R5、R6和结型场效应管FET1的漏一源极电阻决定。IC3为输出电平监控电路，其增益由RP2调节，输出信号由D1、D2、C4、C5等恢复为直流，并由RP1分压调节并控制FET1的栅极。如果输出电平上升，则FET1，的栅压更负i使漏一源极电阻增大；IC2的增益下降，补偿了信号电平的变化；反之，如果输出电平下降，则FETI栅压上升，IC2增益加大．，使输出电平保持恒定，输出电平变化的跃升时间由R9.C4决定；下降时间由RP1、C4决定，RP1和RP2用于调节稳定输出电平。
