用OPA2111BM构成的自动校零放大器

用OPA2111BM构成的自动校零放大器

点击数:7907 次   录入时间:03-04 11:41:52   整理:http://www.55dianzi.com   运算放大器

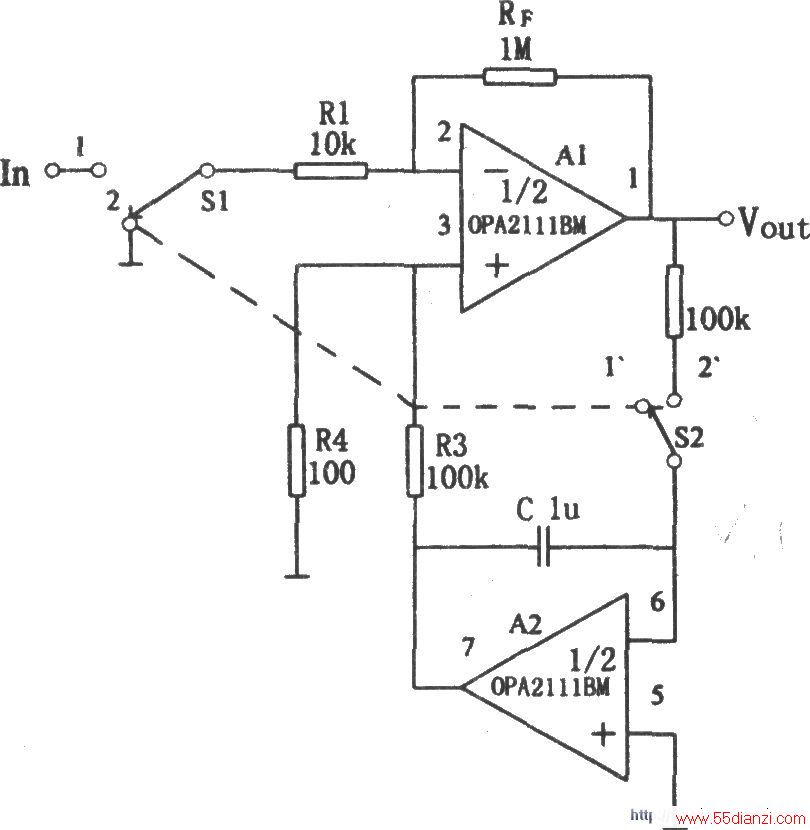

OPA2111BM构成的自动校零放大器如图所示为自动校零放大电路。OPA2111偏流极低(≤±4pA),建立时间极短(1μs建立至0.01%精度),噪声很小(8nV/(Hz)1/2、10kHz),经自动校零可使失调电压低于5μV,零漂≤0.028μV/C,折算到输入端其零电位调节速率为≤2μV/s,若适当减小积分电容C,还可提高零电位调整速度。图中参数对应的电压放大倍数为Av=-RF/R1=-100。
