6N12P SLY参数的应用

　　6N12P为上世纪六十年代初北京电子管厂仿苏6H12C生产的，原设计和5687-样，拟用于900偏转角CRT的垂直偏转系统，以A类放大形式作为锯齿波驱动和功率放大。用于音响放大器则需另行设计参数。为了提高其驱动能力，以下以EB=300V，Ra=8.2kΩ（内阻Ri的三倍以上）和Ri=12kΩ（内阻的五倍）设计其工作参数，为此在6N12P的由线族上作出两条负载线，其中AlOIEB为8.2kΩ的负载线，饱和板流为300V/8.2kΩ=36.5mA，低于其极限板流45mA，足以保证在信号正峰值期间无饱和现象的失真。A202EB为Ra=12kΩ的负载线（Ra12kΩ正好为6N12P内阻的五倍，也是麦景图MC-275在驱动级12BH7中选定的工作参数），饱和板流为25mA。根据手册中给出的6N12P板极特性，在EB-180V时，板流截止栅负压Eg=-16V，EB=300V板流截止栅负压约为-18V，因此，本例中静态工作点选定为Eg=-9V，负载线A10IEB的工作点01的参数从下图中可读出静态工作点板流IP=13.5mA。静态板压EP=188V，02的参数为IP=10.08mA，EP=175V，两者栅负压均选用Eg=-9V，故自给阴极栅负压电阻为RK=9V/13.5mA=666.67Ω和RK=9V/10.08mA=893Ω。上述参数列成直流参数见下表（此表中代码符号与前文SLY表中意义相同）。

　　6N12P应用中需注意两点，一是由特性曲线族可见，从栅负压Eg=-4V开始，Eg曲线密度变化更密集，意味着Eg变动引起的IP变动逐渐变小（也即跨导S降低），直接使负半周输出信号出现压缩失真。因此当输入信号Ei＞6VPP后（瞬态栅极电位超出-15V），出现输出信号负半周的压缩失真，因此输入信号不宜超出6Vpp，以使本级失真不大于5%。二是从碰撞栅流考虑，也要求最高瞬时栅极电位不低于-2V。由以上两点可确定在静态栅负压Eg=-9V时，Ei值最大以6Vpp～7Vpp为限。
　　

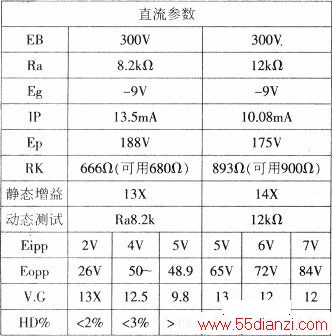

　　下表的动态数据通过实际测试，证明以上观点是正确的。Ra=8.2kΩ时动态板流较大，因而随信号增大正负半周瞬态板流的不对称逐渐明显，不仅非线性随Ei输入增大而增大，实际电压增益随Eo的半周期压缩而降低，当Ei＞4Vpp以后，栅流的增大也使输入信号失真。当Ra=12kΩ时，动态板流压缩影响减少，失真也减少，直到Ei=7Vpp以上时失真明显增大，此失真系跨导的非线性和栅流所致。在此状态下，为使输出电压Eo达到84Vpp以上失真度＜5%，可以在前级加入适当的负反馈，如麦景图MC275驱动级和输出级间的电压负反馈。
