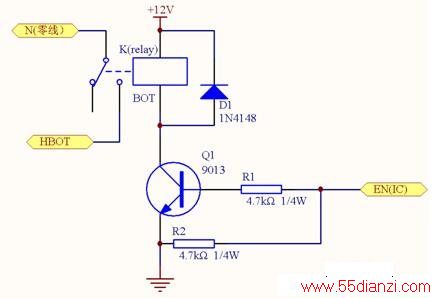

美的电脑煲继电器控制电路如下图所示:
从原理图中,继电器K(relay)是通过开关三极管Q1控制吸合,继电器的公共端接了交流N极,常开端连接加热组件;控制Q1的导通是电路板芯片IC输出使能信号端EN(IC),输出高电平时继电器Q1导通,此时继电器吸合,开始加热,输出低电平时继电器断开,停止加热;续流二极管D1主要是防止误动作.
