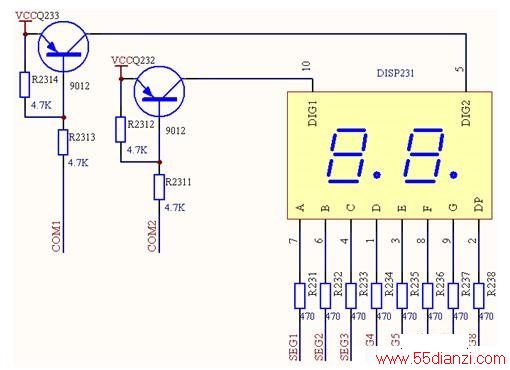

美的电脑煲数码显示控制电路如下图所示：
数码管显示模块，以两位数码管为例，主要零部件为两个PNP三极管，一个数码管和若干电阻组成。连接在两个三极管的四个电阻主要作用是为三极管提供偏置电压，COM1和COM2连接单片机的两个输出端口,连接在数码管引脚的八个电阻主要起限流保护作用，电阻的另一端分别接单片机的八个输出端口。
当COMl输出5V高电平，COM2输出0V低电平时，再用单片机控制SEG1～SEG8端口输出电压的高低值，可以使数码管的第一位“8”和第一个小数点点亮或熄灭。
当COM1输出0V低电平，COM2输出5V高电平时，可以用同样原理使第二位“8”和第二个小数点点亮或熄灭。
单片机每10ms刷新一次数码管的显示参数，分别使两位数码管单独显示不同参数，当人用肉眼去观察时，可以看到两位数码管是同时点亮的效果。
