美的电脑煲液晶显示控制电路工作原理

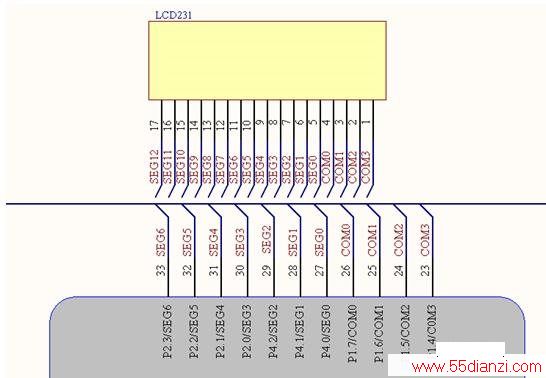

    美的电脑煲液晶显示控制电路如下图所示：

　　液晶驱动模块，主要以带液晶驱动的芯片为主芯片(以三星S3F9488以例)，通过单片机的液晶驱动引脚与液晶引脚相连接，通过程序设计把要显示的参数赋值在芯片内置液晶驱动模块上，从而达到使参数最终显示在LCD上的效果。
　　
　　1、三星芯片S3F9488LCD模块包括以下四个部分：
　　
　　1)LCD控制/驱动；
　　
　　2)储存显示参数的RAM地址，在page1的（00H～12H）；
　　
　　3）19个segment输出引脚（SEG0～SEG18）；
　　
　　4）8个common输出引脚（COM0～COM7）。
　　
　　2、对LCD控制寄存器位设置，决定着LCD的帧频率，duty和bias，SEG引脚输出LCD的数据。当选择辅振(subsystEMCLOCk)作为LCD时钟源时，无论系统处于空闲模式或STOP模式，LCD都能正常工作。
　　
　　3、对LCD电压控制寄存器LCDVOL进行设置，可以调整输出(segment/port)的对比度。
　　
　　4、存储在DISPLAYRAM的LCD数据会自动转换到segment信号引脚输出，不需要程序去控制。
　　
　　所以，要LCD显示参数，只需要设置好LCD的LCDCON和LCDVOL寄存器，然后把要显示的参数存入DISPLAYRAM里即可。
　　
　　LCDCON设置：
　　
　　1）LCD模式启动/关闭控制(LCDCON.7);
　　
　　2)LCD的Duty和Bias选择(LCDCON.5-LCDCON.4);
　　
　　3)LCDdot启动/关闭控制位(LCDCON.3-LCDCON.2);
　　
　　4)LCD时钟频率选择(LCDCON.1-LCDCON.0)。
　　
　　LCDVOL设置：
　　
　　1)LCD对比度控制启动/关闭位(LCDVOL.7);
　　
　　2)LCDsegment输出对比度选择位(LCDCON.0-LCDCON.3)。
