AT89S51单片机与81C55的接口设计及软件编程

　　1．AT89S51单片机与81C55的硬件接口电路
　　
　　AT89S51单片机可以和81C55直接连接而不需要任何外加逻辑器件。AT89S51单片机与81C55的接口电路如右图所示。
　　
　　在右图中，AT89S51单片机PO口输出的低8位地址不需要另外加锁存器（81C55片内集成有地址锁存器），而直接与81C55的ADO～AD7相连，既可作为低8位地址总线，又可作为数据总线，地址锁存控制直接用AT89S51单片机发出的ALE信号。81C55的CE端接P2.7，IO/M端与P2.0相连。当P2.7=0时，若P2.0=0，则访问81C55的RAM单元。由此可得到图9-19中81C55的各端口以及RAM单元的地址编码，见下表。
　　

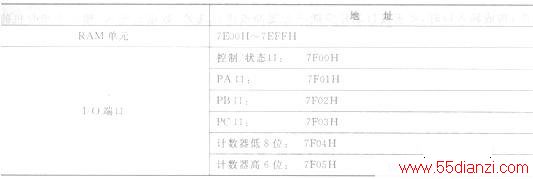

　　表 81C55的各端口以及RAM单元的地址
　　
　　2. 81C55的编程
　　
　　初始化程序设计
　　

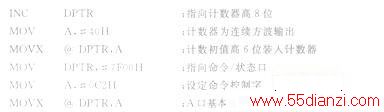

　　例1：若PA口定义为基本输入方式，PB口定义为基本输出方式，对输入脉冲进行24分频(81C55计数器的最高计数频率为4MHz)，则81055的I/O初始化程序如下：
　　
　　例2：读81C55的7EFIH单元。程序如下：
　　
　　例3：将立即数41H写入81C55 RAM的7E20H单元。程序如下：
　　
　　81C55既有RAM又有I/O口，此外，还有计数器。在同时需要扩展RAM、I/O和计数器的系统中，选用81C55特别经济。因此，81C55芯片是单片机应用系统中常用的外围接口芯片之一。
