在AT89S51单片机应用系统中，有些场合需要降低成本、缩小体积，这时采用TTL电路、CMOS电路锁存器或三态门电路也可构成各种类型的简单输入／输出口。通常这种I/O都是通过PO口扩展。由于PO口只能分时复用，故构成输出口时，接丑一芯片应具有锁存功能；构成输入口时，要求接口芯片应能三态缓冲或锁存选通，数据的输入、输出由单片机的读／写信号控制。
下图所示为一个利用74LS244和74LS273芯片，将PO口扩展成简单的输入／输出口的电路。74LS244和74LS273的工作受AT89S51单片机的P2.O、RD、WR 3条控制线控制。74LS244是缓冲驱动器，作为扩展输入口，它的8个输入端分别接8个按钮开关。74LS273是8D锁存器扩展输出口，输出端接8个LED发光二极管，以显示8个按钮开关状态。当某条输人口线的按钮开关按下时，该输入口线为低电平，读入单片机后，其相应位为0，然后再将口线的状态经74LS273输出，某位低电平时二极管发光，从而显示出按下的按钮开关的位置。
该电路的工作原理如下：
当P2.0=0，RD（的反）=0(WR（的反）=l)时，选中74LS244芯片，此时若无按钮开关按下，输入全为高电平。当某开关按下时则对应位输入为0，74LS244的输入端不全为1，其输入状态通过Po口数据线被读入AT89S51单片机片内。
当P2.0=0，WR（的反）=0（RD（的反）=1）时，选中74LS273芯片，CPU通过PO口输出数据锁存到74LS273，74LS273的输出端低电平位对应的LED发光二极管点亮。
总之，在图9-20中只要保证P2.0为0，其他地址位或0或1即可。如地址用FEFFH（无效位全为1），或用0000H（无效位全为0）都可。

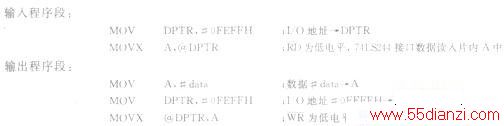

例1：编写程序把按钮开关状态通过上图中的发光二极管显示出来。程序如下：
由以上程序可以看出，对于所扩展接口的输入／输出就像从外部RAM读／写数据一样方便。上图仅仅扩展了两片，如果仍不够用，还可扩展多片74LS244、74LS273之类的芯片。但作为输入口时，一定要求有三态功能，否则将影响总线的正常工作。
