4. 2 覆盖率和代码风格检查
基于模拟仿真的验证的困难是无论采用的测试激励是来自真实应用还是指令自动生成， 都无法证明整个处理器不出错。因此TURBO51仿真验证的完成标准是在错误收敛了的情况下增加更多的测试向量， 使EDA 工具提供的设计逻辑覆盖率达到块级100%和表达式级93% ， 功能覆盖率达到100% 。
功能覆盖率的测试是设计规格书中定义的全部行为和验证计划的全部临界点。在进行覆盖率检查的过程中，可以得出目前的总覆盖率和对一个模块中某个状态未被测试向量覆盖的逻缉和输入值， 它指明了漏洞存在， 指导手工编写直接针对未覆盖逻缉的测试。另外代码覆盖在TURBO51的设计中也被用于排除冗余或重复的逻辑， 节省不必要的关键路径开销和逻辑资源。代码检查: 代码检查使用EDA 工具所提供的功能。使代码在综合中不会产生异常， 使模拟仿真的结果与FPGA 不一致。在这里用形式验证工具对修改后和修改前的代码进行等价性比较。表1是各大模块的RTL 仿真代码覆盖率， 表2是主要模块在不同测试激励下的代码块覆盖率和表达式覆盖率。均由Cadence Incisive 给出。

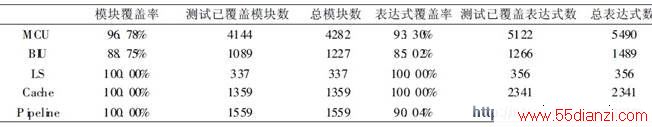

表1 主要模块代码测式覆概率。

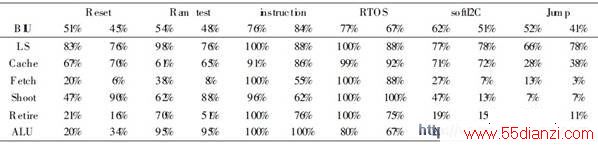

表2 主要模块在不同的测试激励下的覆盖率
5 物理原型验证
物理原型验证是AS IC 设计中通常采用的另一种重要的验证手段。它是将RTL 描述通过针对FPGA目标器件的综合及优化， 布局布线及优化并同时进行了静态时序分析后形成ASIC 设计的另一种物理实现形式。它能比RTL 模拟仿真更接近真实的AS IC， 能在系统板上在功能上完全取代ASIC 进行工作， 但最高速度一般比ASIC 慢一半以上。在这些都完成并通过了设计描述文档和验证文档的审核后进行FPGA 硬件加速仿真，完全在系统应用环境下检验兼容性及正确性并做出初步性能*测。相对于仿真而言， 它能在提高系统运行速度上提高几个数量级。
www.55dianzi.com
TURBO51的FPGA 验证的前提是设计已经过了关键点的形式验证， 完成了块覆盖率为100% 的RTL仿真及代码检查且错误已收敛完毕， 故对FPGA验证的首要目的是通过运行和真实应用环境完全相同的完整目标应用系统验证两步的错误估计是否正确并配合其他SOC 模块作SOC 协同验证。因为对有的仿真做起来不方便的系统验证在FPGA 平台上很方便验证。在TURBO51的FPGA 验证中， 充分利用了FPGA 上的剩余资源， 用于实时定位与监测TURBO51的FPGA 实现版每个时钟的状态及其运行状态， 这其实已使原本认为FPGA 上难于定位错误的缺陷大为改观， 在真实环境下运行系统提供了非常接近RTL仿真的调试能力的观测窗口。这里依然首先选用了指令提交地址和指令取指地址，累加器， B 寄存器， 程序状态字PSW， 重定序缓冲状态， 例外处理标识， 写回总线，提交总线位为主要观察点， 显示每个时钟的状态， 将它们协同SOC 其它模块的输出， 示波器观测输出波形结果一起形成FPGA 验证结果。TURBO51在FPGA 验证时工作在60MH z， 除运行全部手工编写的用于模拟仿真的测试程序外， 还成功连续两百小时运行全部现有量产的基于RTOS商用系统及其极限条件， 没有发现严重错误。通过对寄存器值的实时监测发现十处以内的外设非致命错， 比如GPIO 与外设输入输出复用。
当然， 每改一次RTL或监视寄存器都需要重新进行FPGA 烧写文件的生成， TURBO51耗时近两小时， 故它仍然不可能取代仿真。完成FPGA 验证后做准备流片的工厂提供的工艺标准单元库综合及静态时序分析， 交出网表做后端布局布线， 完成后再用带门延时的后端门级网表进行门级仿真，最后编写样片基台测试程序。
6 验证结果分析
由于最初在制定实现的方法和制定验证计划时是同步进行的， 致使整个设计阶段的错误累积。在TURBO51的设计和验证中， 首先用形式验证将最高风险的存贮访问， 高速缓存， 分支预测， 动态执行， 例外处理中的最高风险组合进行完备证明，使错误得以排除。在此后的验证中， 凡经形式验证正确的部分再未出现过异常， 如图1所示。

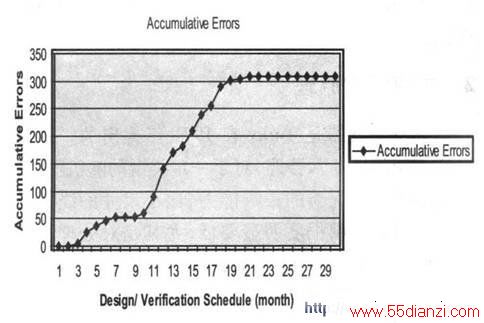

图1 错误时间累计统计。
这样使得全部的高风险错误在RTL仿真的中期已经全部排除并且大多数都由手工编写的测试激励完成。由于8051指令集指令死角空间相对较小，手工编写可行。其中大部分RTL 仿真发现的错是IO设备错误与处理器指令执行部分无关。如图2所示， 错误99. 7% 百分比在FPGA 验证前已收敛，故可认定前面工作扎实有效。假如一个设计如果在FPGA 验证阶段错误还未能收敛完， 还能发现大量新增错误尤其是严重错误的话， 这说明仿真及行为模型描述与验证计划都存在严重问题，应退回去重走一遍， 否则流片风险较大。

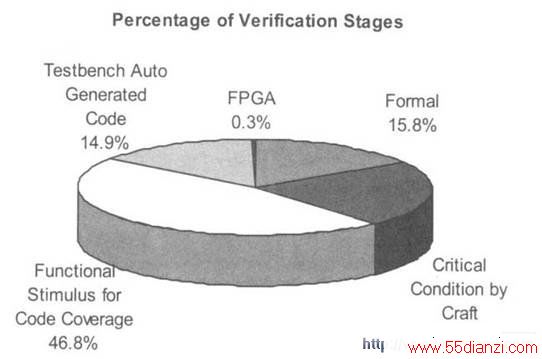

图2 不同验证阶段发现的错误分布统计。
7 总结和未来工作
TURBO51嵌入式微处理器使用了上述多种验证方法使得越严重的错误得到了越早的收敛， 加上高的RTL代码覆盖率及长时间在FPGA 上成功运行了全部目标应用程序及所有仿真测试程序， 表明设计正确且兼容性完备， 使TURBO51嵌入式微处理器顺利采用富士通微电子(日本) 90nmCMOS 工艺一次流片成功。但另一方面， 可配置约束的自动随机指令序列已在更复杂的处理器验证中越来越广泛地采用， TURBO51的验证中在这一方面目前还处于初级阶段， 这将是以后的主要改进方向。
