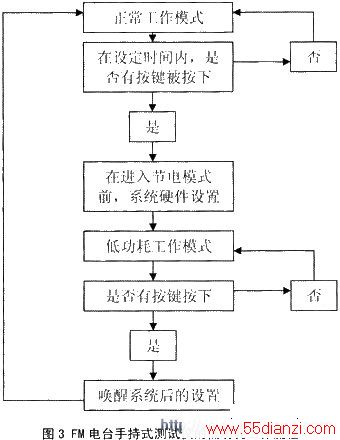

当目标板上的按键在一定时间内没有被按下时，FM电台手持式测试仪进入低功耗工作模式。在FM电台手持式测试仪进入到低功耗工作模式后，按下FM电台手持式测试仪上任何一个按键(通过按键产生中断唤醒微控制器)，让FM电台手持式测试仪返回到正常的工作模式。其工作流程如图3。
4.2 进入低功耗模式前的设置
在进入低功耗工作模式前，需要完成以下几个操作。首先，要使能并初始化外部中断(INT5)；其次，关闭测量板、信号源板的工作电源；最后，执行关闭目标板上液晶显示屏电源、隔离总线等操作。
4.3 设置LH79520的低功耗工作模式
在完成进入低功耗模式前的设置后，需要让微控制器LH79520进入低功耗工作模式，从而让测试仪进入到低功耗工作模式。微控制器LH79520的不同功耗工作模式的选择是通过设置RCPC寄存器来实现的。
4.4 唤醒微控制器LH79520
当微控制器LH79520处于 低功耗 工作模式时，给微控制器LH79520能够识别的中断信号，即可让微控制器LH79520从低功耗工作模式返回到正常的工作模式。
本文使用的目标板是通过外部中断5来唤醒微控制器LH79520。外部中断5引脚与目标板的键盘相连。在使能外部中断5之后，同时设计外部中断5为低电平触发中断。这样，一旦按下键盘，就会产生一个低电平信号，从而触发外部中断5，以此来唤醒微控制器LH79520。
4.5 唤醒系统后的设置
当从低功耗工作模式唤醒后，进入到正常的工作模式时，需要完成以下几个操作。首先，关闭外部中断5；其次，给液晶屏供电，点亮液晶屏，同时，使能外部总线，使其可以与其他外设进行通信；然后，给信号源板和测量板供电。
5、结束语
本文首先从硬件和操作系统的层面上，讨论如何降低系统的功耗；然后，从软件代码的设计和产品应用的特点研究如何减少系统的功率消耗。通过FM电台手持式测试仪验证，当测试仪处于正常工作模式时，电流是300多毫安；处于节电模式时，消耗的电流仅为几个微安。实践表明，本文提出的低功耗设计方案对降低系统功耗的作用是显而易见的。
