W5100在嵌入式系统中实现TCP/IP网络通信的应用

　　引言

　　我们原来介绍过W3150A网络芯片，由于W3150A使用时还必需要在外面接一个以太网物理层接口器件( RTL8201CP )，增加了使用时的硬件难度，因此Wiznet公司最新推出了 W5100 ，将TCP/IP协议栈、以太网的MAC和PHY三种功能集为一体。W5100不仅保留了原来与 MCU 接口的并行总线接口，还增加了SPI串行总线接口。

　　W5100器件的推出，大大简化了硬件电路设计，使单片机系统在没有操作系统的支持下，真正实现了单芯片接入Internet的理想。

　　芯片介绍

　　W5100有如下特性：

• 与MCU多种接口选择，直接总线接口、间接总线接口和SPI总线；
• 支持硬件TCP/IP协议： TCP, UDP, ICMP, IGMP, IPv4, ARP, PPPOE, Ethernet；
• 支持ADSL连接 (支持PPPOE协议，带PAP/CHAP验证)；
• 支持4个独立的端口（Sockets）连接；
• 内部16K字节存储器作TX/RX缓存；
• 内嵌10BaseT/100BaseTX以太网物理层，支持自动应答（全双工/半双工模式）；
• 支持自动极性变换（MDI/MDIX）；
• 多种指示灯输出（Tx，Rx，Full/Duplex，Collision，Link，Speed）；
• 0.18µm CMOS工艺；
• 3.3V工作电压，I/O口可承受5V电压；
• LQFP80无铅封装，符合环保要求。

　　W5100的结构如图1所示。

　　典型应用

　　1．网络考勤机/门禁系统

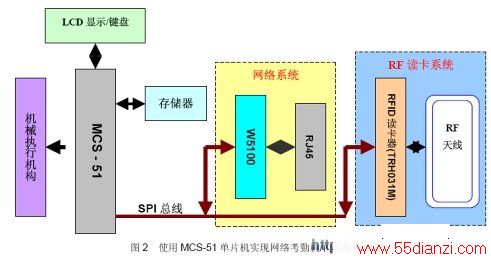

　　W5100在网络考勤机/门禁系统中的应用如图2所示，使用MCS-51单片机以直接总线方式与W5100接口，组成了一个具有网络功能的考勤机/门禁设备，这种考勤机/门禁系统广泛应用在公司写字楼、商场/超市、住宅小区等场所的管理。

　　考虑到考勤机/门禁系统的数据量不大，数据传输速率相对于其它实时系统来说不是很高，因此单片机可以采用SPI接口与W5100连接。而读卡器芯片TRH031M也可用使用SPI接口，因此它们可以共用总线，使硬件系统更加简单。

　　2．网络电力仪表

　　W5100应用在电力仪表中，可以及时采集电力系统数据，实现在本地/远程的数据采集、故障分析判断。网络仪表主要应用在发电厂、变电站、配电站、工厂电力系统等领域，也可以用于居民电量管理。

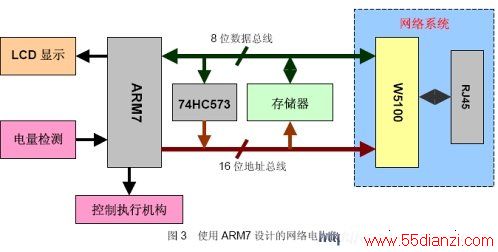

　　用W5100实现网络电力仪表结构如图3所示。

　　3．数字电视前端设备

　　数字电视前端设备种类很多，有诸如卫星接收机、数字编码器、数字复用器、数字加扰机及QAM调制器等等。

　　W5100可以用在数字电视前端设备中，以建立起设备与控制台之间、设备与设备之间的网络通道。由于W5100内部具有4个完全独立的端口，高速的数据处理能力和数据吞吐能力，不仅可以传输一般的控制信息，还可以传输音视频信号。

　　结束语

　　W5100“3合1”的功能可以满足各种单片机在没有操作系统的支持下接入Internet网络，简单、可靠，价格低廉，已广泛应用于各种安全监测、电力系统的测量监控、音视频传输、远程信息传输等领域。随着 嵌入式 系统网络化的广泛应用，相信W5100一定会被更多的工程师所喜欢。深圳市谢氏电子与浩然电子联合致力于WIZNET 嵌入式系统在中国的推广与应用。
