W5100网络接口电子电路设计和调试

与MCU的接口

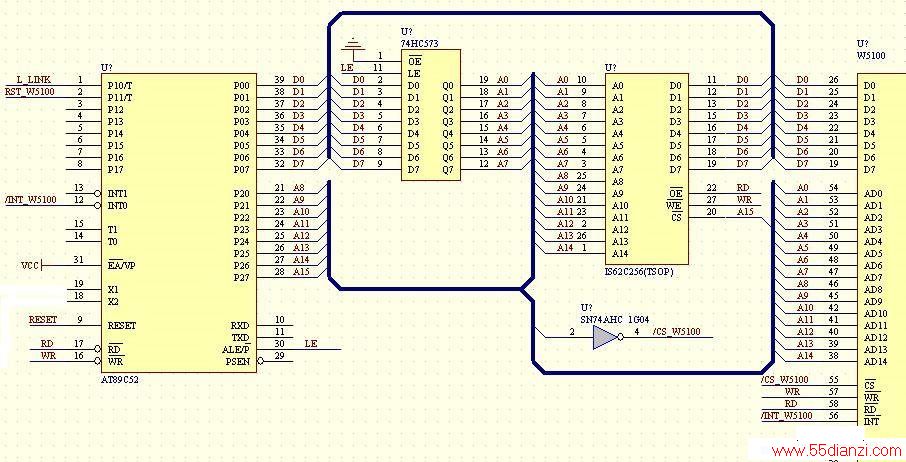

W5100与MCU接口采用并行总线方式（如果要使用SPI接口，建议采用W5200），因此W5100与MCU的接口设计相对简单。以AT89C52为例，如下图所示。

外扩一个32K的SRAM（IS62C256），按照图示的硬件接口，地址线A15作为SRAM的片选信号。因此32K的XDATA地址空间在0×0000~0x7FFF。

W5100作为外部接口也映射到89C52的XDATA空间，地址线A15反相（74AHC1G04）后作为W5100的片选信号。因此W5100的地址空间在0×8000~0xFFFF。

如果使用间接总线，地址线A2~A14必须接地，以保证间接总线初始化成功。

复位信号

W5100硬件设计中最重要的复位信号往往被我们所忽视。很多工程师采用RC复位，虽然可以达到复位的效果，但实际使用时很不理想。

W5100的复位不好往往引起器件不能正常工作，尤其是以太网的物理层不能正常启动，也可能引起MCU对W5100初始化失败。

最理想的复位方法是使用MCU的IO口输出复位信号。这样可以绝对保证W5100与MCU之间的同步，而且一旦工作失败，也便于MCU对W5100进行控制。

如果MCU无法提供足够多的IO口输出复位信号，也可以采用专用的复位芯片（如IMP809T），这样可以保证可靠复位，但在设计MCU软件时，注意MCU对W5100的操作同步问题。

如何连接网络变压器或RJ45

HS-MAG1201是带网络变压器的RJ-45，以此为例，TCT和RCT是变压器发送端和接收端的中心抽头，中心抽头必须接3.3V拉高。很多工程师在设计时忽略了这个细节。
