2.3 FPGA管脚映射与设计下载

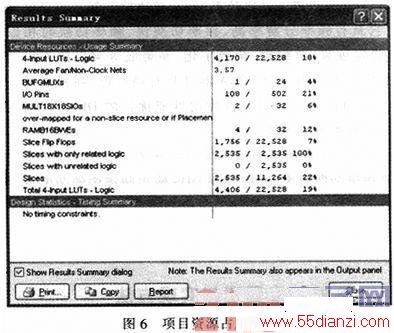

FPGA设计必不可少的一步是通过约束文件,建立设计端口与实际目标FPGA器件真实引脚之间的连接关系。约束文件中详细列出了端口到引脚的映射及其它相关的设计特性,如时钟分配等。配置管理器会自动打开,显示检测到的约束文件并添加到工程中,约束配置文件就创建完成了。连接NanoBoard 3000与装有Altium Designer软件的电脑,成功下载设计后,占用的资源情况,如图6所示。在NanoBoard 3000开发板上可以看到,最左侧的LED7的亮度是程序中设定的数值,而最右侧的LED0亮度则是逐渐变化的,LED的亮暗变化情况与设计意图一致。
3 结论
基于OpenBus系统的FPGA嵌入式设计没有硬件描述语育的编程,OpenBus文件的设计像绘制原理图一样方便,软件平台搭建器SwPlatform为FPGA嵌入式设计完成了底层的驱动代码。结合Altium Designer的创新电子平台NanoBoard3000可片内在线调试,能及时发现设计中的问题,节约项目的研发与设计时间。这种设计方法相对传统的FPGA设计开发,设计过程大大简化,符合FPGA嵌入式“软”设计的设计应用发展趋势。
