EDM安全存取的功能及应用

EDM安全存取的功能及应用

点击数:7593 次   录入时间:03-04 11:58:09   整理:http://www.55dianzi.com   嵌入式系统-技术

    EDM安全存取是AndesCoreTM内建的功能(option),应用在安全存取的控管。EDM安全存取有二种的控管方式:debug aCCess inDICation和EDM access restrICtion.第一种控管方式(debug access indication)提供了一个sideband signal用于指示从调试器(Debug host)的请求。第二种控管方式, 控制AndesCoreTM的input port(edm_restrict_access )达到EDM存取的限制。更详细的内容在后续章节会有更深入的介绍。

    1.EDM功能介绍

    一个debug system包含一个debug host和一个target system.EDM主要的功能就是translate debug host发出的TAP指令来存取系统memory或是CPU.下图为基本的debug系统方块图。



基本的debug系统方块图

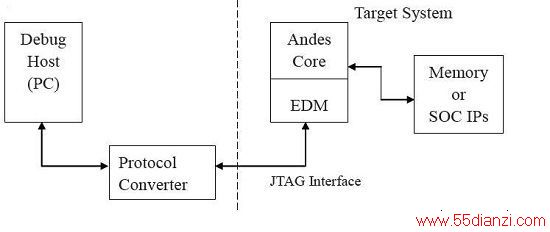

    图表1 基本的debug系统方块图

    下图说明TAP 指令的种类TAP 指令的种类

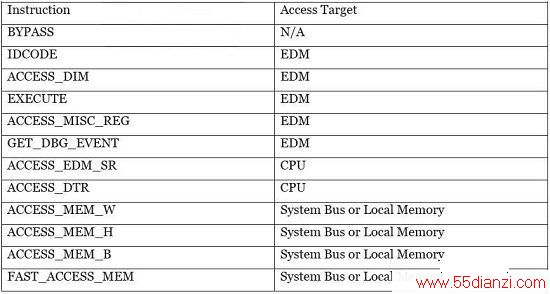

    图表2 TAP 指令的种类

    2.控制EDM存取的限制

    使用EDM的访问方式会被一个sideband signal (edm_restrict_access) 所影响。当这个signal值是high,仅仅只能对EDM MISC registers做读取的动作。而想要存取CPU/System Bus/LOCal Memory的动作将会被封锁住并且会得到下面的结果:

    读为零写忽略

    不正确的JTAG instruction(JTAG ICE debugger会timeout)

    下图说明EDM限制存取方块图。

EDM限制存取方块图

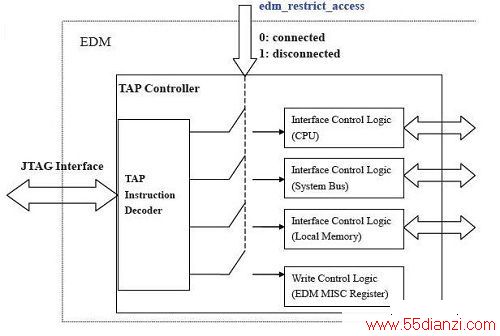

    图表3 EDM限制存取方块图

    在启用存取限制功能后,下图说明出每个TAP指令的行为。在启用存取限制功能后,下图说明出每个TAP指令的行为

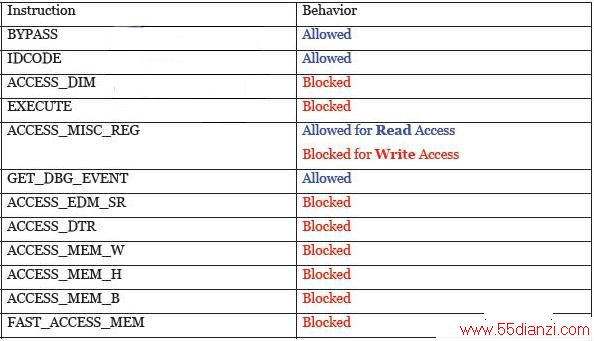

    图表4 在启用存取限制功能后,下图说明出每个TAP指令的行为

    如何实现EDM存取限制,在系统设计上有很多种实现方法,以控制edm restrict access的signal.两种基本的设计方案说明如下:

    eFUSE方式使用Chip重新编程管理控制

    SOC方式使用软件管理控制

    hardware实现控制edm_restrict_access的示意图如下:hardware实现控制edm_restrict_access的示意图

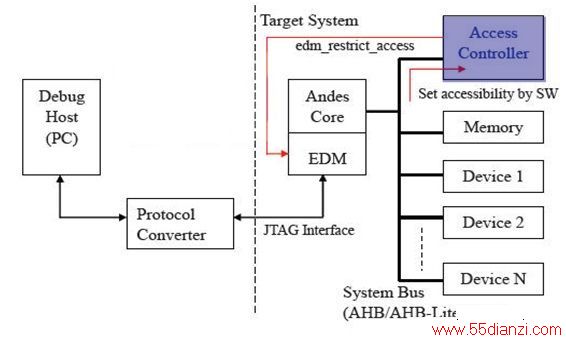

    图表5 hardware实现控制edm_restrict_access的示意图

    SOFtware实现控制edm_restrict_access的例子如下:

    sethi $r2,#0x80000

    ori $r2,$r2,#0x8c

    sethi $r3,#0x04030

    ori $r3,$r3,#0x201

    swi $r3,[$r2+#0]

    3.EDM 存取指示

    AndesCoreTM增加一个额外的sideband signal,xdebug_access(active-high),根据此sideband signal来决定request的host是否为EDM.而device就能根据此sideband signal决定是否要把request的data内容传回到host.

    sideband signal的名称根据bus interface的类型而有所不同。对于AndesCoreTM处理器,基本的信号名称如下所示:

    AHB/AHB-Lite => hdebug_access

    APB => pdebug_access

    EILM => eilm_debug_access

    EDLM => edlm_debug_access

    3.1.debug存取识别信号控制

    当debug exception发生后,CPU将进入debug mode.然后CPU将会留在debug access mode直到CPU执行到IRET instruction并且trusted_debug_exit 是处于high后CPU将离开debug access mode,反之trusted_debug_exit如果是low,CPU将会保留在debug access mode.

    实现控制trusted_debug_exit信号,有二种可供选择的方式如下:

    trusted_debug_exit信号总是给high

    增加一个权限管理逻辑去控制trusted_debug_exit信号是high或是low权限管理逻辑方块图如下所示:权限管理逻辑方块图

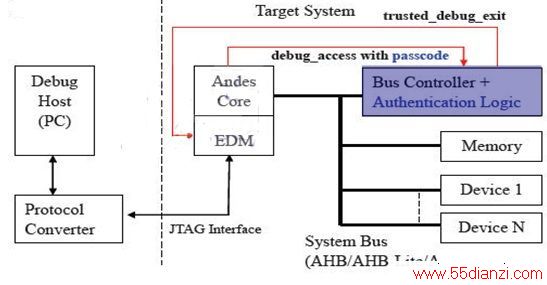

    图表6 权限管理逻辑方块图

    如何控制trusted_debug_exit信号时序图如下所示:如何控制trusted_debug_exit信号时序图

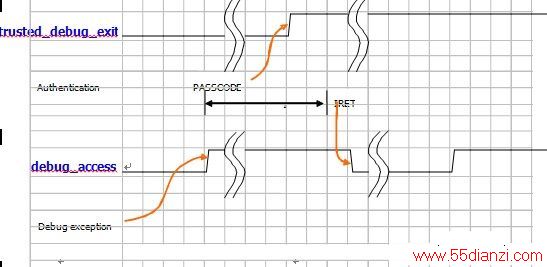

    图表7 如何控制trusted_debug_exit信号时序图

    如下例子说明了如何产生trusted_debug_exit控制信号的verilog code:

    The code example (Verilog) of trusted_debug_exit generation is described below:

    //

    //--- Utilize passcode to generate trusted_debug_exit in AHB Bus Controller

    //* assume zero-wait-state AHB access

    …

    parameter AUTH_CODE = 32'h0a0b0c0d;

    …

    always @(posedge hclk or negedge hreset_n) begin

    if (!hreset_n) begin

    passcode_reg <= 32'd0;

    end

    else if (passcode_wen) begin //debugger enters passcode through debug access

    passcode_reg <= hwdata[31:0];

    end

    end

    …

    //validate passcode to generate trusted_debug_exit

    assign trusted_debug_exit = (passcode_reg == AUTH_CODE);

    3.2.debug存取指示应用

    下图说明AHB bus如何使用hdebug_access和验证逻辑来防止恶意的debug存取



AHB bus如何使用hdebug_access和验证逻辑来防止恶意的debug存取


www.55dianzi.com

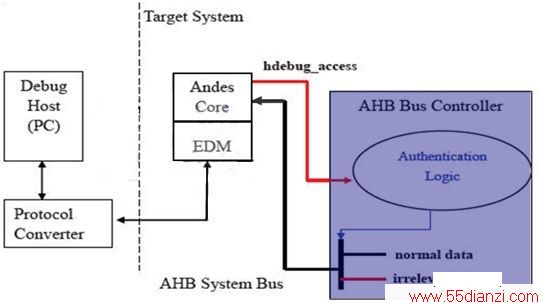

    图表8 AHB bus如何使用hdebug_aCCess和验证逻辑来防止恶意的debug存取

    如下verilog code说明了如何使用hdebug_access信号:

    //--- Use hdebug_access to prevent malICious debug access in AHB Bus Controller

    //* assume zero-wait-state AHB access

    …

    parameter IRRELEVANT_DATA = 32'hcafe0001;

    parameter AUTH_CODE = 32'h01020304;

    …

    always @(posedge hclk or negedge hreset_n) begin

    if (!hreset_n) begin

    dbg_acc_d1 <= 1'b0;

    end

    else begin // data phase inDICation of debug access

    dbg_acc_d1 <= hdebug_access;

    end

    end

    …

    always @(posedge hclk or negedge hreset_n) begin

    if (!hreset_n) begin

    passcode_reg <= 32'd0;

    end

    else if (passcode_wen) begin //debugger enters passcode through debug access

    passcode_reg <= hwdata[31:0];

    end

    end

[1] [2]  下一页
