EDM安全存取的功能及应用

    …

    //validate passcode to check authentication

    assign auth_check_fail = (passcode_reg != AUTH_CODE);

    //return irrelevant data if the authentication check of debug access fails

    assign hrdata_out = {32{data_read_en}} &

    ((dbg_acc_d1 & auth_check_fail) IRRELEVANT_DATA : normal_data_out);

    4.实际的应用

    用户经由上面的介绍完成了权限管理逻辑后，并且挂在AndesCoreTMAHB bus上，再经由仿真器(Cadence)仿真此权限管理逻辑的行为，如下面几张图所示：

    edm_restrict_access信号控制

    下图说明由sw code把edm_restrict_access signal dISAble

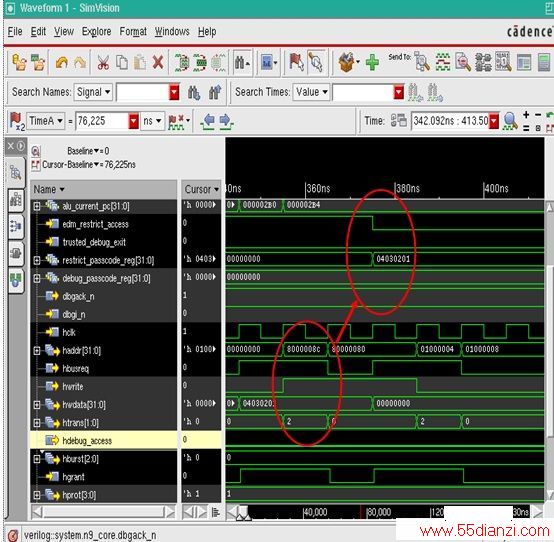

    图表9 由sw code把edm_restrict_access signal disable

    trusted_debug_exit信号控制

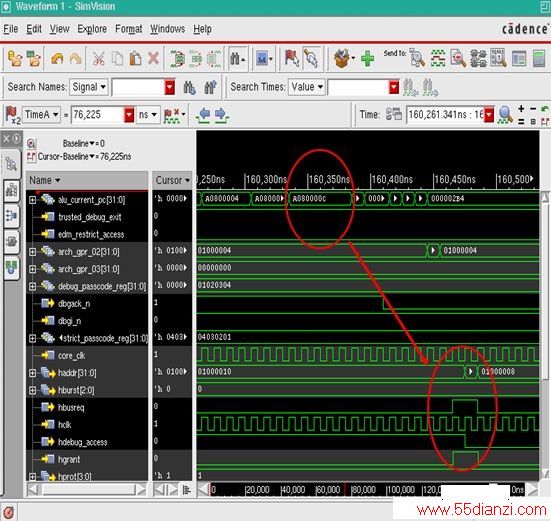

    图表10 经由debug access把trusted_debug_exit signal设定成high

    debug_access信号

    下图说明经由debug host来做存取时，debug_access signal会从low变成high

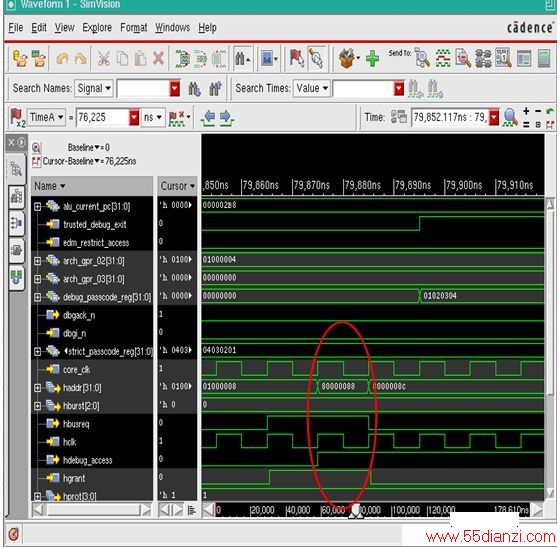

    图表11 经由debug host来做存取时，debug_access signal会从low变成high

    下图说明经由执行IRTE instruction时，debug_access signal会从high变成low

    图表12 经由执行IRTE instruction时，debug_access signal会从high变成low

    5. 结语

    EDM安全存取是AndesCoreTM保护周边装置内容不被窃取的功能，也因为越来越多客户使用到此功能，所以撰写此技术文章让客户更能进一步了解到此功能的用途，让客户能够很快速的上手，并且使用EDM安全存取是一件愉快与简单的工作。
