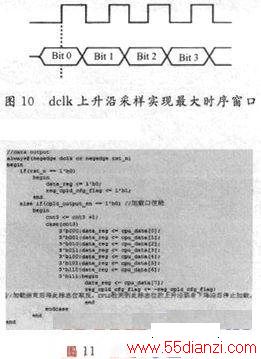

(4)加载模块。当检测到CPU的标志时CPLD开始发送数据对FPGA进行加载，加载完成后对自身的发送完成标志取反，关闭输出使能。要注意不同芯片厂家的加载高低位顺序不同。FPGA是靠dclk的上升沿来采样数据的，所以在dclk的下降沿将数据从CPLD送出，这样在FPGA端采样时dclk的上升沿正好对着数据的中间，能获得最大的时序窗口，如图10所示。
实现程序如图11所示。
(5)加载结束后，FPGA将conf_done信号拉高，CPLD通知FPGA加载已经完成。
3 功能、性能测试

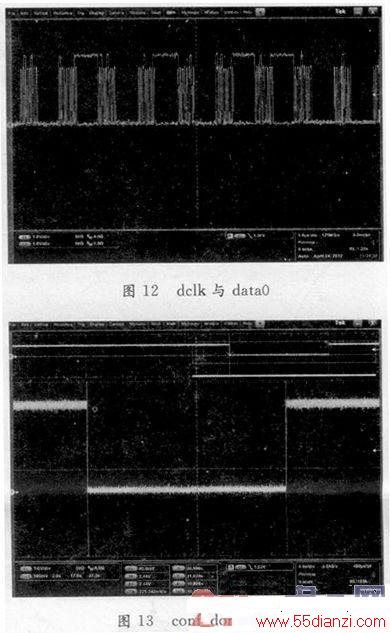

为了验证方案的有效性，选用ALTEra的FPGA(EP4SGX530)，CPLD(EPM570F256CS)，MPC8548搭建了一个加载系统，测试结果如图12所示，横轴表示时间，有固定周期的信号为dclk。由图可知加载成功，加载时钟频率约为17 MHz。总体加载时间可由conf_done信号指示，如图所示横轴表示时间，从图上可以看出，加载一个10 MB大小的FPGA配置文件大约需要10 s。
4 结论
CPU直接对FPGA进行加载的传统方式，加载一个10 MB的FPGA配置文件大概需要100 s，利用CPLD对FPGA进行加载，只需要约10 s(LOCal Bus的访问周期约为200 ns，相对于CPLD对FPGA的加载时间可以忽略不计，两者可以并行进行)，加载速度提高了10倍左右。在有两个甚至多个FPGA需要加载的系统，其优势更为明显。该方法对只要有CPU，CPLD和FPGA的系统即可移植，并且可以支持Altera，XILINX和LATTICE三大厂家的逻辑器件。
