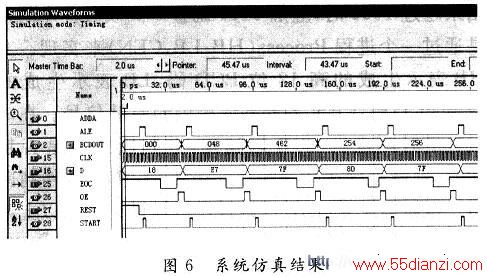

A/D转换结果由3位十进制数表示,每位十进制数由4位BCD码表示,总共有12位BCD码输出。将电路输出BCDOUT(11..0)分成BCDOUT(11..8),BCDOUT(7..4)和BCDOUT(3..0)三部分,通过三个进程Process()分别用VHDL语言编程描述LED显示驱动。对整个系统进行波形仿真,得到仿真波形如图6所示,最后在GW48-CK实训开发系统完成功能验证。
2 结 语
将CPLD和微机控制技术相结合,在智能仪表设计和控制系统设计领域提高了系统设计的灵活性,缩短了产品开发周期,同时使系统易于升级和扩展。因为采用了CPLD(复杂可编程逻辑器件),极大提高了系统I/O口利用率,缩小了印刷电路板面积,提高了系统集成度,在多输入/多输出的 数据采集 和控制系统领域有十分广阔应用前景。
