以上程序按照图2所示时序执行，来实现一次指令和响应数据的交互。当某条指令有后续数据时，按照规范中的时序发送或者读取数据。
3．3 读写操作的实现

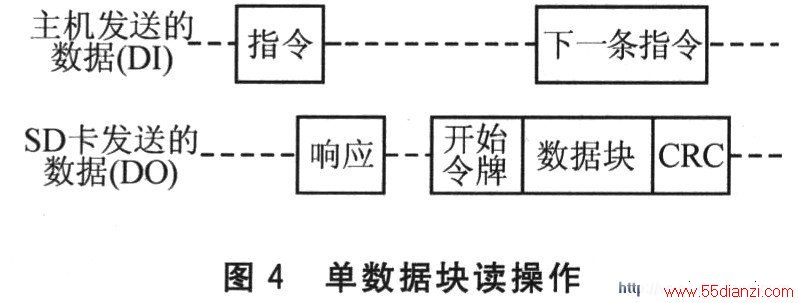

READ_SINGLE_BLOCK是单数据块读指令，在接收到有效的读指令后SD卡将会送出一个响应。紧接着是一个带16位CRC校验后缀的数据块，数据块的长度要在之前由SET_BLOCKEN(CMDl6)指令定义，一般为512字节，正好一个扇区的大小。数据块的开始是1字节的开始令牌，值为“0xFE”，结束是2字节的CRC。该操作的通信过程如图4所示。
点击看原图

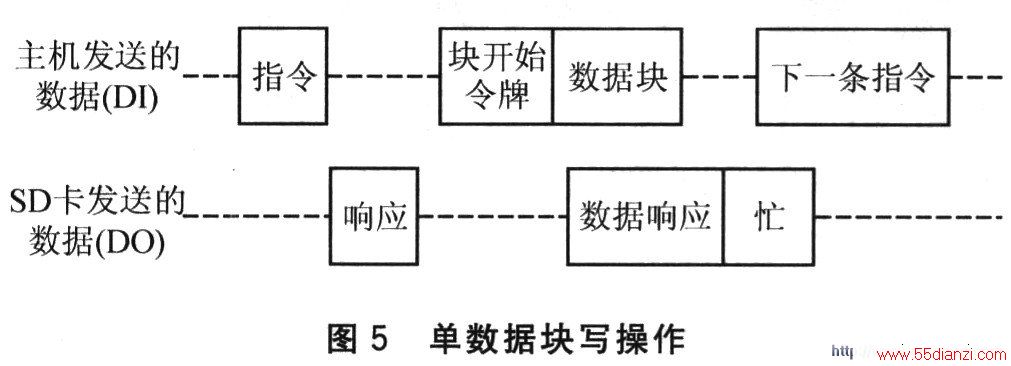

WRITE_SINGLE_BLOCK是单数据写操作指令，在接收到主机传来的数据后，SD卡会发送一个值为0x5的数据响应，之后进入busy状态。该操作的
如图5所示。

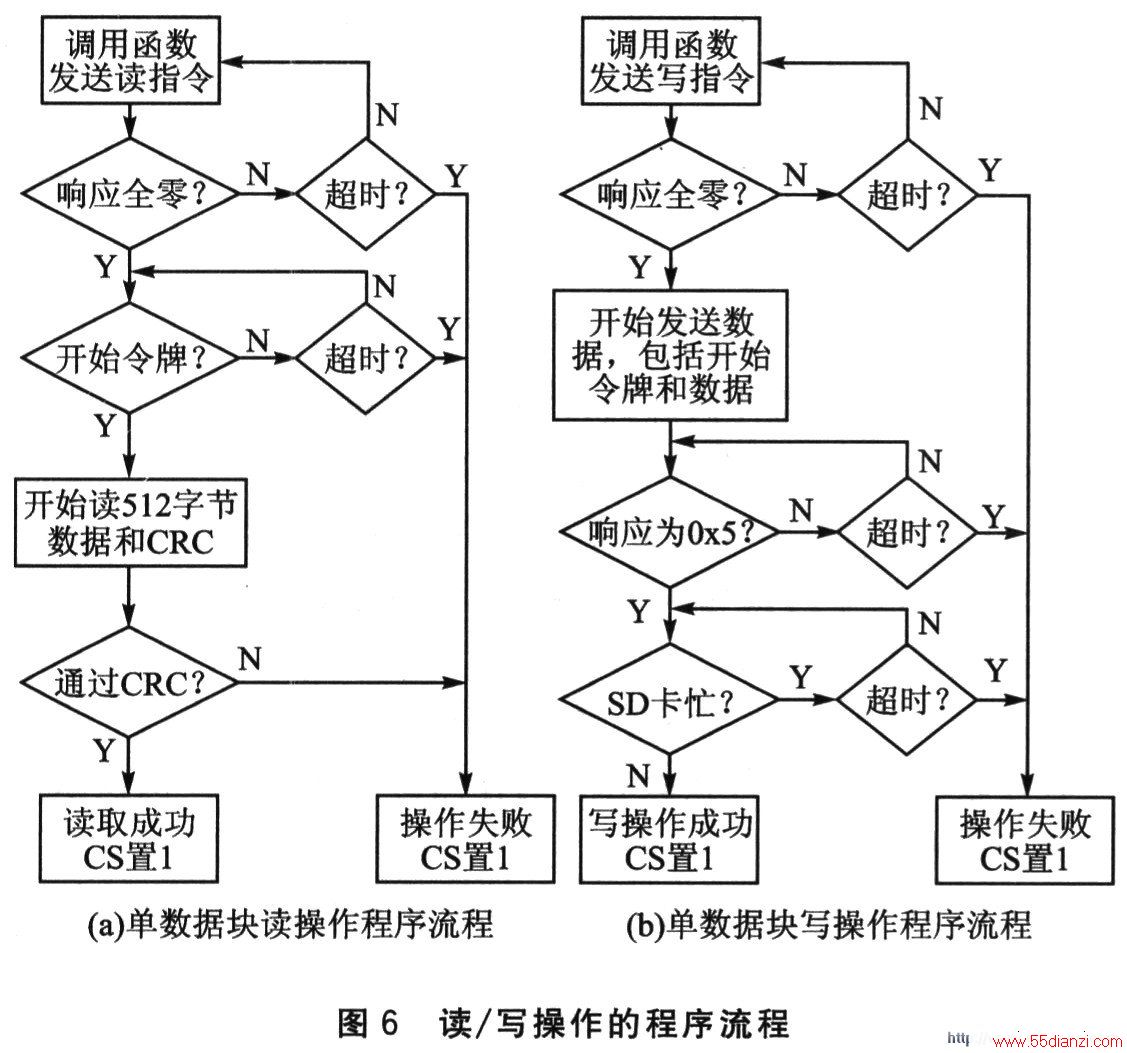

按照以上通信过程编写程序，单数据块读和写的程序流程如图6所示。
点击看原图
4 结果验证
将容量为1 GB的SD卡插入SD读卡器，再将读卡器插入PC机的USB接口中，此时系统出现“可移动磁盘(H：)”根目录。打开winhex软件，点击“工具”下拉菜单中的“打开磁盘”，选择“物理磁盘”中的“RMl：Ceneric STORAGE DEVICE(O．9G，USB)”，单击“确定”按钮，得到该SD卡第一个物理扇区的数据。该SD卡在偏移量从446开始的16个字节有数据“00 03 3D 00 06 OD ED DB F9 00 00 OO 07 5F 1E 00”，该扇区结束的两个字节为“55AA”，其余部分数据均为“00”。
将SD卡取出，插入本设计电路的SD卡座中，用示波器连接D0、CLK和DI线，接通电源，测量SPI总线上的波形。
本设计利用dsPIC33FJ64GP706的SPI接口实现了对SD存储卡的操作，可以把SD卡和dsPIC33F系列DSC两方面的优点集中到一个嵌入式系统中，有较高的利用价值。
