DSP IC33F 系列 单片机 是美国微芯公司（ MicroChip ） 推出的一款高性能单片机， 它将数字信号 处理器 （ DIGI tal Signal Pr ocessor, DSP） 的高速运算能力与单片机的控制特性无缝地集成在一起， 为嵌入式系统设计提供了高性价比的单 芯片 、单指令流的 解决方案 ， 在音频处理、视频处理及工业控制等方面得到了广泛应用。但是在实际应用中， 由于客户需求变化或程序BU G 修改等原因， 经常出现需要使单片机应用程序升级的情况， 本文利用dsPIC33F 单片机运行时的自编程（ RunTime SelFProgr amming , RTSP） 特性， 实现了基于该单片机应用程序的升级功能。
1 基本原理
dsPIC33F 系列单片机提供了两种方式用于对其内部程序 存储器 进行编程： 在线串行编程（ InCir cuit Serial Progr amming , ICS P ） 和运行时自编程（ RunTimeSelfProg ramming, RT SP）。ICSP 使用5 根线对单片机编程， 主要用于产品调试或生产过程中， 显然不适合用于产品运行时的程序升级。RTSP 是通过使用TBLRD （ 表读） 和T BLWT （ 表写） 指令来完成的， 使用RT SP 可以一次将64 条指令（ 192 B） 的块（ 或" 行"） 或单个程序存储字写入程序存储器， 也可以一次擦除512 条指令（ 1 536 B） 的块（ 或"页"） , 由于该方法采用程序指令实现了自编程， 可应用于产品运行时的程序升级， 因此本文采用RT SP 方法实现基于dsPIC33F 系列单片机的应用程序升级功能。程序升级的实质是对程序存储器内容的更新， 所以有必要先了解一下dsPIC33F 单片机的程序存储器内部结构。
1. 1 dsPIC33F 单片机的程序存储器内部结构

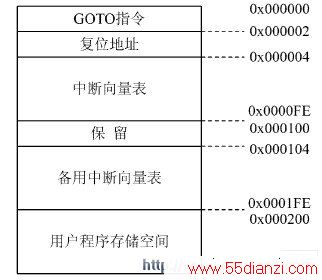

dsPIC33F 单片机的程序存储器结构如图1 所示。
图1 程序存储器内部结构图
一般情况下，" 复位地址"的内容为全0, 单片机复位后均从程序存储器地址0 的位置上开始执行， 即从图1中的"GOTO 指令"位置开始执行。在这里存放了一个跳转指令， 直接指向用户程序的首址， 默认情况下该位置的指令为" GOT O 0x 200" , 即默认跳转到首址为0x 200 的用户程序（ 图1 中的"用户程序存储空间"） 开始执行。dsPIC33F 单片机具有2 个中断向量表， 即"中断向量表"和"备用中断向量表" , 地址分别从0x 000004~ 0x0000FF 和0x 000100~ 0x0001FF 这两个中断向量表允许使用不同的中断服务程序来处理每个中断源。程序升级功能正是基于程序存储器内部结构的以上特性而实现。
